Produktbeschreibung

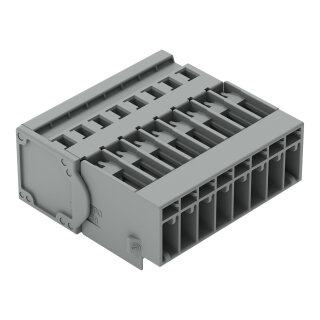

Die 1-Leiter-Stiftleiste ist 8-polig mit 8 Klemmstellen und 8 Potentialen bei 5 mm Rastermaß. Der Leiteranschluss erfolgt frontseitig in CAGE CLAMP-Technik, betätigt mit Werkzeug, für Kupferleiter von 0,08 bis 4 mm² (28 bis 12 AWG), eindrähtig und feindrähtig, bei 8 bis 9 mm Abisolierlänge. Bemessungsspannung 500 V, Bemessungsstoßspannung 6 kV, Bemessungsstrom 32 A (Überspannungskategorie III, Verschmutzungsgrad 3). Das Hauptgehäuse aus Polyamid (PA66) in Grau erfüllt Brennbarkeitsklasse UL 94 V0. Variable Kodierung und Verdrehschutz sind vorhanden.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5800 kg
|
| Artikelgewicht: |
0,0232 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,02 × 4,36 × 1,83 cm |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
500 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
32 A
|
| Legende Bemessungsdaten |
(III / 3) = Überspannungskategorie III / Verschmutzungsgrad 3 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
8 |
| Gesamte Anzahl der Potentiale |
8 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
8 |
Mechanische Daten
| variable Kodierung |
Ja |
| Direktkontaktierung PE zur TS/Bohrloch/Gehäuse |
Nein |
| Befestigungsart |
Fliegende Verbindung |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Nein |
| Stecken ohne Teilungsverlust |
Nein |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
43,6 mm / 1.717 inch |
| Höhe |
18,3 mm / 0.72 inch |
| Tiefe |
40,2 mm / 1.583 inch |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,415MJ |
| Gewicht |
23,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
18 (X-COM System) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918521338 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
