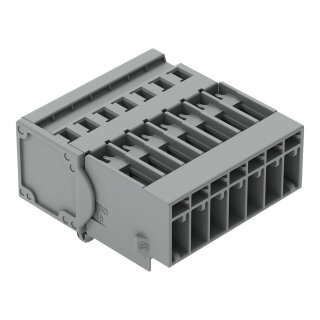

1-Leiter-Stiftleiste 769-607 CAGE CLAMP 4 mm² 7-polig grau

1-Leiter-Stiftleiste 769-607 CAGE CLAMP 4 mm² 7-polig grau

Artikelnummer: WAG-769-607/001-000
GTIN: 4044918522090
HAN: 769-607/001-000
Inhalt: 25 Stück

1-Leiter-Stiftleiste 769-607, 7-polig, 4 mm² / 32 A / 500 V, CAGE CLAMP-Anschluss mit Betätigungswerkzeug. Frontverdrahtung für Schaltschränke.

97,62 €

3,90 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 166,00 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste 769-607/001-000 ist eine 7-polige Reihenklemme mit CAGE CLAMP-Universalanschluss für Leiterquerschnitte von 0,08 bis 4 mm². Die Stiftleiste arbeitet mit Bemessungsstrom 32 A bei 500 V und Bemessungsstoßspannung 6 kV (Überspannungskategorie III / Verschmutzungsgrad 3). Die Anschließung erfolgt werkzeuglos über die Käfigzugfeder, ohne dass Aderendhülsen erforderlich sind — eine Abisolierlänge von 8 bis 9 mm ist ausreichend. Das Rastermaß beträgt 5 mm, die Montage erfolgt mittels Rastfuß auf Hutschiene TS 35 oder in der Oberflächenmontage. Die Betätigung der sieben Klemmstellen erfolgt über Betätigungswerkzeug, die Frontverdrahtung ermöglicht schnelle Verdrahtung von vorn.

Anwendungsbereiche

Im Schaltanlagenbau und in der Steuerungstechnik ersetzt die variable Stiftleiste klassische Reihenklemmen-Steckverbinder-Kombinationen, insbesondere in der Bahntechnik und Verpackungsmaschinen-Steuerung. Durch die Möglichkeit zur Vorkonfektionierung verkürzt sich die Montagezeit in der Herstellung und Wartung erheblich. Die Verarbeitungstemperatur liegt zwischen -35 und +85 °C, die Dauergebrauchstemperatur zwischen -60 und +105 °C. Verdrehschutz und variable Kodierung gewährleisten sichere Steckvorgänge. Die variable Auslegung ermöglicht Anpassungen an unterschiedliche Verschaltungsaufgaben ohne Lagerhaltung mehrerer Einzelteile.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5200 kg
Artikelgewicht:	0,0208 kg
Abmessungen ( Länge × Breite × Höhe ):	4,02 × 3,86 × 1,83 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	7
Gesamte Anzahl der Potentiale	7
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	7
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	7
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	38,6 mm / 1.52 inch
Höhe ab Oberfläche	18,3 mm / 0.72 inch
Tiefe	40,2 mm / 1.583 inch

Mechanische Daten

variable Kodierung	Ja
Gehäuseblechstärke	0,6 ... 1,2 mm / 0.024 ... 0.047 inch
Direktkontaktierung PE zur TS/Bohrloch/Gehäuse	Nein
Befestigungsart	Rastfuß
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Nein
Stecken ohne Teilungsverlust	Nein
