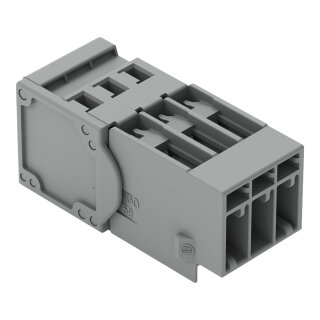

1-Leiter-Stiftleiste 769-603 CAGE CLAMP 4 mm² 3-polig grau

1-Leiter-Stiftleiste 769-603 CAGE CLAMP 4 mm² 3-polig grau

Artikelnummer: WAG-769-603
GTIN: 4044918520799
HAN: 769-603
Inhalt: 100 Stück

Hersteller WAGO

1-Leiter-Stiftleiste 769-603, 3-polig, 4 mm² / 32 A / 500 V, CAGE CLAMP Universalanschluss, Frontverdrahtung.

205,72 €

2,06 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 349,86 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste 769-603 von WAGO ist eine steckbare Reihenklemme mit CAGE CLAMP Universalanschluss und drei Anschlussstellen im 5-mm-Rastermaß. Das Gerät ist 3-polig ausgeführt und akzeptiert Leiterquerschnitte von 0,08 bis 4 mm² (eindrähtiges und feindrähtiges Material, Kupfer). Der Bemessungsstrom liegt bei 32 A bei 500 V Bemessungsspannung (Überspannungskategorie III). Die Abisolierlänge beträgt 8 bis 9 mm, und die Betätigung erfolgt über ein Betätigungswerkzeug. Das Gerät hat eine Breite von 18,6 mm, Höhe 18,3 mm und Tiefe 40,2 mm. Die CAGE CLAMP Technologie ermöglicht den Anschluss aller Leitertypen ohne Vorbehandlung und Aderendhülsen-Aufcrimpen. Der Verdrehschutz und die variable Kodierung erleichtern die sichere Frontverdrahtung. Der Dauergebrauchstemperaturbereich liegt bei -60 bis +105 °C, die Verarbeitungstemperatur bei -35 bis +85 °C.

Anwendungsbereiche

Typische Anwendungsfelder sind der Schaltanlagenbau, insbesondere in der Bahntechnik, sowie Steuerungsverteilungen in Verpackungs- und Förderanlagen. Das variable Verdrahtungssystem ermöglicht Vorkonfektionierung und senkt damit Montage-, Wartungs- und Betriebskosten. Die fliegende Verbindung und das kompakte Rastermaß von 5 mm sorgen für platzsparende Montage und hohe Verdrahtungsdichte in engen Schaltschränken.

Vorteile gegenüber Alternativen

Im Unterschied zu fest verdrahteten Reihenklemmen erlaubt die steckbare Ausführung schnelle Modulauswechsel und Service vor Ort, ohne die Gesamtverdrahtung zu unterbrechen. Die Frontverdrahtung mit CAGE CLAMP Anschluss vermeidet zeitaufwendige Aderendhülsen-Konfektionierung und reduziert so Fehlerquoten bei der Verdrahtung. Für höhere Querschnitte und Stromstärken stehen auch 2-Leiter-Stiftleisten derselben Serie 769 zur Verfügung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,9300 kg
Artikelgewicht:	0,0093 kg
Abmessungen ( Länge × Breite × Höhe ):	4,02 × 1,86 × 1,83 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	3
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	3
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	18,6 mm / 0.732 inch
Höhe	18,3 mm / 0.72 inch
Tiefe	40,2 mm / 1.583 inch

Mechanische Daten

variable Kodierung	Ja
Direktkontaktierung PE zur TS/Bohrloch/Gehäuse	Nein
Befestigungsart	Fliegende Verbindung
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Nein
Stecken ohne Teilungsverlust	Nein
