Produktbeschreibung

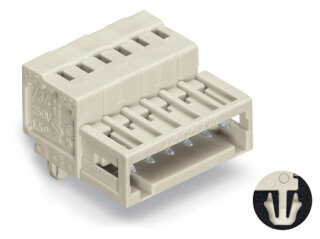

Die 1-Leiter-Stiftleiste 734-307/018-000 ist ein Leiterplattensteckverbinder aus der WAGO Multi Connection System (MCS) Serie mit 7 Klemmstellen und werkzeuggesteuerter Betätigung. Das Rastermaß beträgt 3,5 mm, die zulässigen Leiterquerschnitte liegen zwischen 0,08 und 1,5 mm² für ein- und mehrdrähtiges Leitermaterial. Die Stiftleiste wird mit Rastfüßen zur TS 35-Schienenmontage oder Oberflächenmontage angeboten und weist Abmessungen von 26,9 × 17,9 × 22,3 mm auf. Die Kontaktoberflächen bestehen aus Zinn. Die CAGE CLAMP Universalanzluss-Technologie ermöglicht die Verdrahtung aller Leiterarten ohne Vorbehandlung oder Crimpverbindungen. Für den Leiteranschluss werden Abisolierlängen von 6 bis 7 mm benötigt. Die Stiftleiste bietet vollständigen Fehlsteckschutz durch einteilige Betätigung aller 7 Pole. Sie ist nach DIN EN 50155 und DIN EN 61373 für Bahnanwendungen zertifiziert und wurde Schwingungsprüfungen nach Kategorie 1, Klasse A/B mit 5 g Beschleunigung über die Frequenzbereiche 5 bis 150 Hz bestanden. Der Temperaturbereich liegt zwischen -60 und +100 °C für den Grenzbereich sowie -35 bis +60 °C für die Verarbeitung.
Anwendungsbereiche
Typische Einsatzfelder sind die Signalanbindung in Steuerungsverteilern von Eisenbahn-Betriebsmitteln, die Sensorschnittstelle in Fahrzeugsteuergeräten sowie die Modulverbindung in vibrationslastigen industriellen Automatisierungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu rein durchgesteckten Schraubklemmen bietet die CAGE CLAMP Technologie eine wartungsfreie Spannungsfestigkeit ohne regelmäßige Nachzugsprüfungen. Die Stiftleiste wird mit dem erforderlichen Betätigungswerkzeug ausgeliefert und ermöglicht sichere, fehlerfreie Elektroinstallationen auch unter räumlich beengten Bedingungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5900 kg
|
| Artikelgewicht: |
0,0059 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,23 × 2,69 × 1,79 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
7 |
| Gesamte Anzahl der Potentiale |
7 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Betätigungsrichtung 2 |
Betätigung 90° zur Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
1,5 mm² mit Aderendhülse mit Kunststoffkragen ist nur vereinzelt anschließbar. |
| Abisolierlänge |
6 ... 7 mm / 0.24 ... 0.28 inch |
| Polzahl |
7 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Betätigungsrichtung 2 |
Betätigung 90° zur Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
1,5 mm² mit Aderendhülse mit Kunststoffkragen ist nur vereinzelt anschließbar. |
| Abisolierlänge |
6 ... 7 mm / 0.24 ... 0.28 inch |
| Polzahl |
7 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
26,9 mm / 1.059 inch |
| Höhe |
17,9 mm / 0.705 inch |
| Höhe ab Oberfläche |
13,4 mm / 0.528 inch |
| Tiefe |
22,3 mm / 0.878 inch |
| Bohrlochdurchmesser für Rastfuß mit Toleranz |
3,5 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Gehäuseblechstärke |
0,6 ... 1,2 mm / 0.024 ... 0.047 inch |
| Befestigungsart |
Rastfuß |
| Montageart |
Oberflächenmontage |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
ja |
| Stecken ohne Teilungsverlust |
Nein |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,11MJ |
| Gewicht |
5,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4055143280709 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-03-09 |
| eCl@ss 9.0 |
27-44-03-09 |
| ETIM 9.0 |
EC002638 |
| ETIM 10.0 |
EC002638 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
