Produktbeschreibung

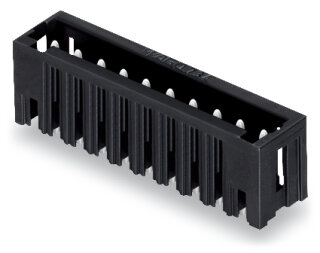

Die THR-Stiftleiste 734-140/105-604 ist ein Leiterplattensteckverbinder der WAGO-Serie 734 zum Löten auf Leiterplatten. Die 10-polige Stiftleiste verfügt über quadratische Lötstifte mit den Abmessungen 1,0 × 1,0 mm und ein Rastermaß von 3,5 mm für sichere Platinenkontaktierung. Die Gesamtabmessungen liegen bei 37,4 mm Breite, 12,7 mm Höhe und 8,5 mm Tiefe; die Lötstiftlänge beträgt 2,4 mm. Der Temperaturbereich liegt zwischen ?60 °C und +100 °C, wodurch die Leiste für raue Industrieumgebungen geeignet ist. Die Stiftleiste bietet 100 % Fehlsteckschutz durch variable Kodierung und Verdrehschutz, was Verwechslungsfehler bei der Platinenverdrahtung ausschließt. Die schwarze Isolierstoff-Ausführung aus Polyphtalamid (PPA GF) ermöglicht eine klare optische Identifikation in Verteilerkästen und Steuerungsmodulen.
Anwendungsbereiche
Typische Anwendungen sind die Reihenverdrahtung in Schaltschranken für dezentrale Steuerungen, die Feldgeräteanschlussstelle in Automatisierungssystemen sowie die Signalverteilung in Industrie-Ethernet-Kopplungsmodulen.
Vorteile gegenüber Alternativen
Im Gegensatz zu Schraubklemmen ermöglicht die Stiftleiste eine schnellere Lötmontage und völlig wartungsfreie Verbindungen ohne Nachzug. Gemäß DIN EN 61984 ist der Steckverbinder spannungslos und unter Last zu behandeln. Als Stiftleiste wird sie mit einer passenden Buchsenleiste kombiniert; weitere Varianten mit anderen Polzahlen oder vergoldeten Kontakten sind über den WAGO-Konfigurator erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2700 kg
|
| Artikelgewicht: |
0,0027 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,85 × 3,74 × 1,27 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenAndere LötstiftlängenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
10 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
10 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
37,4 mm / 1.472 inch |
| Höhe |
12,7 mm / 0.5 inch |
| Höhe ab Oberfläche |
10,3 mm / 0.406 inch |
| Tiefe |
8,5 mm / 0.335 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftabmessungen |
1 x 1 mm |
| Durchmesser metallisiertes Loch (THR) |
1,4 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
ja |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,026MJ |
| Gewicht des Isolierwerkstoffs |
1,57 g
|
| Gewicht |
2,7 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918842334 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenAndere LötstiftlängenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
10 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
10 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
37,4 mm / 1.472 inch |
| Höhe |
12,7 mm / 0.5 inch |
| Höhe ab Oberfläche |
10,3 mm / 0.406 inch |
| Tiefe |
8,5 mm / 0.335 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftabmessungen |
1 x 1 mm |
| Durchmesser metallisiertes Loch (THR) |
1,4 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
ja |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,026MJ |
| Gewicht des Isolierwerkstoffs |
1,57 g
|
| Gewicht |
2,7 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918842334 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
