Produktbeschreibung

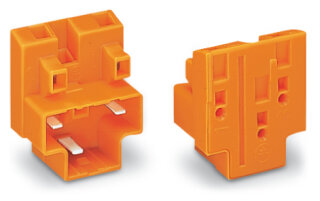

Die Stiftleiste 730-113 von WAGO ist eine 3-polige Reihenklemme mit CAGE CLAMP Anschlusstechnik für die sichere Verdrahtung in Schaltschränken und Steuerungsverteilern. Das Gehäuse aus Polyamid (PA66) mit Brennbarkeitsklasse V0 bietet kompakte Abmessungen von 30 x 35,5 x 22,5 mm und ist in Orange ausgeführt. Die Anschlussdaten umfassen Leiterquerschnitte von 0,08 bis 2,5 mm² für ein- und mehradrige Leiter, eine Abisolierlänge von 8 bis 9 mm sowie eine Betätigung über Betätigungswerkzeug. Der Temperaturbereich liegt zwischen -60 und +85 °C, die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche und die Klemmfeder aus Chrom-Nickel-Federstahl.
Anwendungsbereiche
Typische Anwendungen sind der Anschluss von Sensor- und Aktor-Leitungen in dezentralen Elektroverteilern sowie die Verdrahtung von Steuerungsleitungen in MSR-Anlagen. Eine weitere Anwendung ist die Anschlusslösung für Feldgeräte in Automatisierungsanlagen, bei denen keine vorbereiteten Adern erforderlich sind.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen entfällt bei der CAGE CLAMP Technologie die Notwendigkeit von Aderendhülsen bei feinen Leitern – eine Vorbereitung mit Kunststoffkragen ist optional, was Zeit beim Verdrahten spart. Die Stiftleiste wird werkzeugbetätigt, Fehlsteckschutz ist nicht vorhanden. Lieferumfang: 50 Stück je Verpackungseinheit.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4900 kg
|
| Artikelgewicht: |
0,0098 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,25 × 3,00 × 3,55 cm |
| Technische Daten: |
Technische Daten
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Geometrische Daten
| Breite |
30 mm / 1.181 inch |
| Höhe |
35,5 mm / 1.398 inch |
| Tiefe |
22,5 mm / 0.886 inch |
Mechanische Daten
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Nein |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,214MJ |
| Gewicht |
9,8 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +85 °C |
Kaufmännische Daten
| Produktgruppe |
13 (Steckverbinder f. spez. Anwendungen) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4044918508988 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Geometrische Daten
| Breite |
30 mm / 1.181 inch |
| Höhe |
35,5 mm / 1.398 inch |
| Tiefe |
22,5 mm / 0.886 inch |
Mechanische Daten
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Nein |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,214MJ |
| Gewicht |
9,8 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +85 °C |
Kaufmännische Daten
| Produktgruppe |
13 (Steckverbinder f. spez. Anwendungen) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4044918508988 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
