Produktbeschreibung

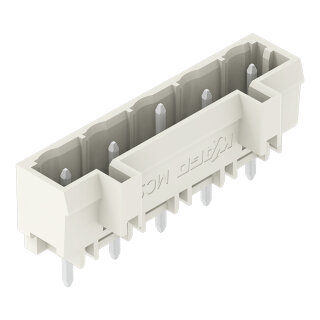

Die THT-Stiftleiste 721-235/001-040 ist ein gerader Leiterplatten-Steckverbinder mit 5 Polen und einem Rastermaß von 7,5 mm. Die Lötstifte haben ein Querschnittsprofil von 1,0 x 1,0 mm und werden direkt in die Leiterplatte eingelötet. Das Gehäuse ist in lichtgrau ausgeführt und besteht aus einem kompakten Format von 38 x 17 x 11,4 mm (Breite x Höhe x Tiefe). Die Kontaktoberflächen sind verzinnt und bieten dauerhafte Verlässlichkeit. Ein wichtiges Merkmal ist der 100%-Fehlsteckschutz mit voreilendem PE-Kontakt, der Verwechslungsfehler ausschließt und die Sicherheit der Verdrahtung gewährleistet. Die Stiftleiste erfüllt strenge Bahnnormen nach DIN EN 50155 und DIN EN 61373 mit Schwingungsprüfung bis 5g über alle drei Achsen (X, Y, Z) mit jeweils fünf Stunden Prüfdauer. Der Temperaturbereich liegt zwischen ?60 °C und +100 °C, was sie für anspruchsvolle Industrieumgebungen geeignet macht.
Anwendungsbereiche
Typische Einsatzfelder sind die Leiterplatten-Verdrahtung in Schienenfahrzeugen, die Verdrahtung auf Schaltschrankgeräten oder die Anbindung von modularen Klemmen-Steckverbindern in dezentralen Verteileranlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu rein mechanischen Steckverbindern bietet die Serie 721 mit ihrem MCS-System (Multi Connection System) von WAGO eine durchgängige Systemlösung für Kabelvorkonfektionierung und Systemverdrahtung. Die Kombination aus THT-Löttechnik und Fehlsteckschutz macht diese Stiftleiste besonders bei wiederholten Steck- und Abzugsvorgängen. Zubehörstecker und Gegenstecker sind separat erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2200 kg
|
| Artikelgewicht: |
0,0022 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,14 × 3,80 × 1,70 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenStiftüberstand von 3,8 mm für Stiftleisten mit geraden LötstiftenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
5 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| PE-Funktion |
voreilender PE-Kontakt |
| Polzahl |
5 |
Anschluss 1
Geometrische Daten
| Rastermaß |
7,5 mm / 0.295 inch |
| Breite |
38 mm / 1.496 inch |
| Höhe |
17 mm / 0.669 inch |
| Höhe ab Oberfläche |
12 mm / 0.472 inch |
| Tiefe |
11,4 mm / 0.449 inch |
| Lötstiftlänge |
5 mm
|
| Lötstiftabmessungen |
1 x 1 mm |
| Bohrlochdurchmesser mit Toleranz |
1,4 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
ja |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,044MJ |
| Gewicht |
2,2 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918869300 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenStiftüberstand von 3,8 mm für Stiftleisten mit geraden LötstiftenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
5 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| PE-Funktion |
voreilender PE-Kontakt |
| Polzahl |
5 |
Anschluss 1
Geometrische Daten
| Rastermaß |
7,5 mm / 0.295 inch |
| Breite |
38 mm / 1.496 inch |
| Höhe |
17 mm / 0.669 inch |
| Höhe ab Oberfläche |
12 mm / 0.472 inch |
| Tiefe |
11,4 mm / 0.449 inch |
| Lötstiftlänge |
5 mm
|
| Lötstiftabmessungen |
1 x 1 mm |
| Bohrlochdurchmesser mit Toleranz |
1,4 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
ja |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,044MJ |
| Gewicht |
2,2 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918869300 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
