Produktbeschreibung

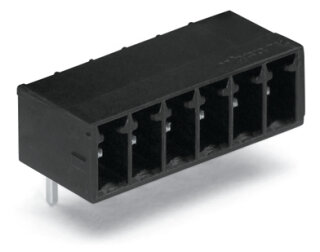

Die THT-Stiftleiste 714-166 ist ein 6-poliger Leiterplattenverbinder aus dem WAGO Multi Connection System (MCS) mit abgewinkelter Bauform und Lötstiften 0,8 × 0,8 mm. Das Rastermaß beträgt 3,5 mm, die Lötstiftlänge 3,4 mm. Die Kontakte sind aus Elektrolytkupfer mit Zinnoberfläche, das Isoliermaterial ist Polyphtalamid (PPA GF) der Brennbarkeitsklasse V0 nach UL 94. Das kompakte Gehäuse misst 22,4 × 10,3 × 9,7 mm und verfügt über variable Kodierung und Verdrehschutz. Der Betriebstemperaturbereich liegt zwischen ?60 und +100 °C. Die Stiftleiste wird mittels THT direkt auf die Leiterplatte gelötet und dient als universelle Schnittstelle für Durchführungs- oder fliegende Steckverbindungen.
Anwendungsbereiche
Typische Anwendungen sind die Signalanbindung in Schaltschränken, die Steckerverbindung zwischen Steuerleiterplatten und Anschlussmodule sowie die Koppelung von Messsensorik an Regelkarten in Industrieautomaten. Die variable Kodierung ermöglicht einfache Anpassungen an unterschiedliche Anforderungen. Nach DIN EN 61984 darf dieser Steckverbinder ohne Schaltleistung nicht unter Last gesteckt oder getrennt werden.
Vorteile gegenüber Alternativen
Im Unterschied zu bestückten Druckkontaktleisten bietet die THT-Ausführung langfristige Verbindungssicherheit durch unlösbares Löten ohne Verschleißeffekte durch wiederholtes Stecken.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2600 kg
|
| Artikelgewicht: |
0,0013 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,97 × 2,24 × 1,03 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
6 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
22,4 mm / 0.882 inch |
| Höhe |
10,3 mm / 0.406 inch |
| Höhe ab Oberfläche |
6,9 mm / 0.272 inch |
| Tiefe |
9,7 mm / 0.382 inch |
| Lötstiftlänge |
3,4 mm
|
| Lötstiftabmessungen |
0,8 x 0,8 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
0° |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,013MJ |
| Gewicht |
1,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
200 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4045454859190 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
