Produktbeschreibung

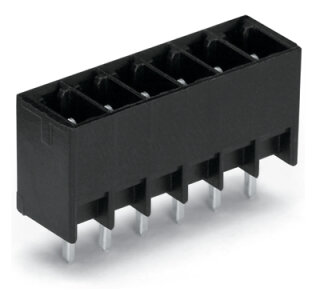

Die THT-Stiftleiste 714-138 ist ein Leiterplattensteckverbinder der WAGO MCS-Serie mit acht Potentialen und 3,5 mm Rastermaß. Das Bauteil wird mittels Through-Hole-Technologie (THT) auf die Leiterplatte gelötet und bietet sichere elektrische Kontaktierung für durchgängige Systemverdrahtung. Die Lötstifte sind quadratisch mit den Abmessungen 0,8 x 0,8 mm ausgeführt und in gerader Anordnung über die gesamte Stiftleiste verteilt. Die Gesamtabmessungen betragen 29,4 mm Breite, 13,1 mm Höhe und 6,9 mm Tiefe bei einer Lötstiftlänge von 3,4 mm. Das Isoliermaterial besteht aus Polyphthalamid (PPA GF) mit UL-94-Brennbarkeitsklasse V0, die Kontakte sind aus Elektrolytkupfer mit Zinnoberfläche gefertigt.
Anwendungsbereiche
Typische Anwendungsfelder sind Verdrahtungsaufgaben in Steuerungsverteilern, wo die Stiftleiste als Leiterplatten-Steckverbinder zur Anbindung von Sensor- und Aktor-Leitungen dient. Ebenso findet das System Einsatz in der Kabelvorkonfektionierung von Schaltschränken für Maschinenbau und Automatisierungstechnik. Das Bauteil verfügt über variable Kodierung und Verdrehschutz, wodurch Fehlsteckungen minimiert werden. Der Temperaturbereich von -60 bis +100 °C macht die Stiftleiste für den Einsatz in klimatisierten und ungeheizten Schaltschränken geeignet. Nach DIN EN 61984 darf dieses Steckverbindersystem nur stromlos oder ohne Last gesteckt oder getrennt werden und ist nicht für spannungsführende oder unter Last betriebene Schaltleistungen vorgesehen. Andere Polzahlen sind über den WAGO-Vertrieb oder den WAGO-Konfigurator erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3400 kg
|
| Artikelgewicht: |
0,0017 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,69 × 2,94 × 1,31 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
8 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
29,4 mm / 1.157 inch |
| Höhe |
13,1 mm / 0.516 inch |
| Höhe ab Oberfläche |
9,7 mm / 0.382 inch |
| Tiefe |
6,9 mm / 0.272 inch |
| Lötstiftlänge |
3,4 mm
|
| Lötstiftabmessungen |
0,8 x 0,8 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
90° |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,017MJ |
| Gewicht |
1,7 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
200 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4045454858872 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
8 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
29,4 mm / 1.157 inch |
| Höhe |
13,1 mm / 0.516 inch |
| Höhe ab Oberfläche |
9,7 mm / 0.382 inch |
| Tiefe |
6,9 mm / 0.272 inch |
| Lötstiftlänge |
3,4 mm
|
| Lötstiftabmessungen |
0,8 x 0,8 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
90° |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,017MJ |
| Gewicht |
1,7 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
200 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4045454858872 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
