Produktbeschreibung

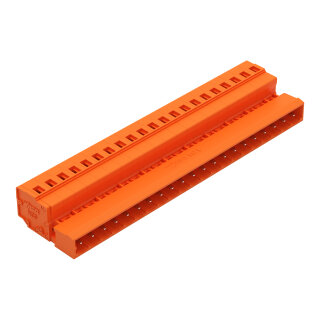

Die orange 1-Leiter-Stiftleiste hat 21 Pole mit CAGE CLAMP®-Anschluss, betätigt wird sie mit einem Betätigungswerkzeug aus Leiteranschlussrichtung oder 90° dazu. Angeschlossen werden eindrähtige und feindrähtige Leiter von 0,08 bis 2,5 mm² bei einer Abisolierlänge von 8 bis 9 mm. Das Hauptgehäuse besteht aus Polyamid (PA66) der Brennbarkeitsklasse UL 94 V0, die Kontakte aus Elektrolytkupfer sind verzinnt. Das Rastermaß beträgt 5,08 mm, die Steckverbindung hat variable Kodierung und Verdrehschutz, der Grenztemperaturbereich liegt bei -60 bis +100 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Nordrhein-Westfalen
Minden, Deutschland, 32423
[email protected] https://www.wago.com
| Versandgewicht: |
0,3180 kg
|
| Artikelgewicht: |
0,0318 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,75 × 10,99 × 1,43 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
21 |
| Gesamte Anzahl der Potentiale |
21 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Betätigungsrichtung 2 |
Betätigung 90° zur Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
21 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Verriegelung der Steckverbindung |
ohne |
Geometrische Daten
| Rastermaß |
5,08 mm / 0.2 inch |
| Breite |
109,88 mm / 4.326 inch |
| Höhe |
14,3 mm / 0.563 inch |
| Tiefe |
27,5 mm / 1.083 inch |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,504MJ |
| Gewicht |
31,8 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
10 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918261234 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-03-09 |
| eCl@ss 9.0 |
27-44-03-09 |
| ETIM 9.0 |
EC002638 |
| ETIM 10.0 |
EC002638 |
| ECCN |
NO US CLASSIFICATION |
