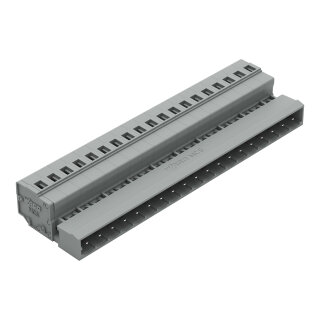

1-Leiter-Stiftleiste 231-619 CAGE CLAMP 19-polig 2,5 mm² grau

1-Leiter-Stiftleiste 231-619 CAGE CLAMP 19-polig 2,5 mm² grau

Artikelnummer: WAG-231-619
GTIN: 4044918280020
HAN: 231-619
Inhalt: 10 Stück

1-Leiter-Stiftleiste 231-619 mit CAGE CLAMP®-Anschluss, 19-polig, 2,5 mm², Rastermaß 5 mm. Werkzeuglose Anschlusstechnik für Leiterplatten-Steckverbinder und.

91,67 €

9,17 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 141,73 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste 231-619 von WAGO ist eine 19-polige Steckverbinderleiste mit CAGE CLAMP®-Universalanschluss für Leiterabschnitte von 0,08 bis 2,5 mm² (28 bis 12 AWG). Das Rastermaß beträgt 5 mm, die Abmessungen sind 98,2 × 14,3 × 27,5 mm. Die Betätigung erfolgt über Betätigungswerkzeug in zwei Richtungen: entweder aus der Leiteranschlussrichtung oder 90° dazu. Die Kontaktoberfläche ist verzinnt, die Baugruppenfarbe grau. Die erforderliche Abisolierlänge beträgt 8 bis 9 mm. Die Stiftleiste erfüllt hohe Anforderungen an Schwingungsfestigkeit: Sie wird nach DIN EN 61373 geprüft und besteht die Funktionsprüfung mit Frequenzen von 5 Hz bis 150 Hz und einer Beschleunigung von 5g über 5 Stunden je Achse. Der Temperaturbereich liegt zwischen ?60 °C und +100 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Systemverdrahtung in Schaltschränken für Bahnanwendungen, Verdrahtung von Steuerungsverteilern sowie fliegende Steckverbindungen zwischen Leiterplatten und Schaltschrankkomponenten. Die CAGE CLAMP®-Technologie ermöglicht einen wartungsfreien Leiterndruckkontakt ohne Vorbehandlung: Abisolierlängen werden eingefedert, Aderendhülsen sind nicht erforderlich.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen bietet die CAGE CLAMP®-Anschlussart schnellere Verdrahtung, sichere Leiterbehandlung bei feindrahtigen Leitern und keine Verschraubung mit Drehmoment-Anforderung. Das Multi Connection System (MCS) von WAGO bietet durchgehende Systemkompatibilität mit anderen Steckverbinder-Varianten und ermöglicht optimale Redundanz bei der Kabelkonfektionierung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,2820 kg

Artikelgewicht:

0,0282 kg

Abmessungen ( Länge × Breite × Höhe ):

2,75 × 9,82 × 1,43 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	19
Gesamte Anzahl der Potentiale	19
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	19
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	19
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	98,2 mm / 3.866 inch
Höhe	14,3 mm / 0.563 inch
Tiefe	27,5 mm / 1.083 inch

Mechanische Daten

variable Kodierung	Ja
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,474MJ
Gewicht	28,2 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +100 °C
Verarbeitungstemperatur	-35 ... +60 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	10 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918280020
Zolltarifnummer	85366930000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	19
Gesamte Anzahl der Potentiale	19
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	19
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	19
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	98,2 mm / 3.866 inch
Höhe	14,3 mm / 0.563 inch
Tiefe	27,5 mm / 1.083 inch

Mechanische Daten

variable Kodierung	Ja
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,474MJ
Gewicht	28,2 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +100 °C
Verarbeitungstemperatur	-35 ... +60 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	10 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918280020
Zolltarifnummer	85366930000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
