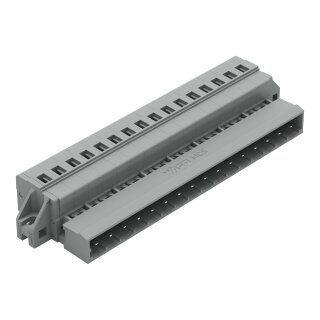

1-Leiter-Stiftleiste 231-616/019-000 CAGE CLAMP 16-polig 2,5 mm²

1-Leiter-Stiftleiste 231-616/019-000 CAGE CLAMP 16-polig 2,5 mm²

Artikelnummer: WAG-231-616/019-000
GTIN: 4044918258852
HAN: 231-616/019-000
Inhalt: 10 Stück

1-Leiter-Stiftleiste 231-616/019-000, 16-polig, 2,5 mm², CAGE CLAMP®-Anschluss, Rastermaß 5 mm. Werkzeuglose Leiterbefestigung ohne Aderendhülsen in.

80,47 €

8,05 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 124,47 €

● Bestellbar, Lieferzeit ca. 3 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste 231-616/019-000 ist eine 16-polige Steckverbinder-Baureihe von WAGO mit CAGE CLAMP®-Anschlusstechnik und Rastermaß 5 mm. Die Stiftleiste ist für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt und akzeptiert sowohl eindrähtige als auch feindrähtige Leiter. Die Anschlussrichtung erfolgt mit Betätigungswerkzeug wahlweise axial oder 90° zur Leiteranschlussseite. Abmessungen: 94,8 × 14,3 × 27,5 mm, Kontaktoberfläche verzinnt, Gehäusefarbe grau. Der Temperaturbereich liegt zwischen -60 und +100 °C, die Verarbeitungstemperatur bei -35 bis +60 °C. Die CAGE CLAMP®-Universalklemmtechnik ermöglicht den direkten Anschluss von Kupferleitern ohne Vorbehandlung oder Aderendhülsen – typisch für Schaltschrankverkabelung, Steuerungsverteilungen und modulare Leiterplatten-Systemschränke. Die Stiftleiste ist Teil des WAGO-MCS-Programms mit sieben Baureihen im Rasterbereich 2,5 bis 10,16 mm und deckt damit Leiterquerschnitte von 0,08 bis 25 mm² ab.

Vorteile gegenüber Alternativen

Gegenüber klassischen Schraubklemmen entfällt die Aderendhülsenbearbeitung komplett, was Montagezeit spart und Verdrahtungsfehler reduziert. Nach DIN EN 50155 und DIN EN 61373 erfüllt die Stiftleiste auch Bahnanwendungen (Fahrzeugbetriebsmittel) mit Schwingungsprüfung bis 5g über 5 Stunden pro Achse.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,2480 kg

Artikelgewicht:

0,0248 kg

Abmessungen ( Länge × Breite × Höhe ):

2,75 × 9,48 × 1,43 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	16
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	16
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	16
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	94,8 mm / 3.732 inch
Höhe	14,3 mm / 0.563 inch
Tiefe	27,5 mm / 1.083 inch

Mechanische Daten

variable Kodierung	Ja
Befestigungsart	Befestigungsflansch
Montageart	DurchführungsmontageOberflächenmontage
Verdrehschutz	Ja
für Gehäusedurchführung geeignet	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,43MJ
Gewicht	24,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +100 °C
Verarbeitungstemperatur	-35 ... +60 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	10 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918258852
Zolltarifnummer	85366930000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	16
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	16
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	16
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	94,8 mm / 3.732 inch
Höhe	14,3 mm / 0.563 inch
Tiefe	27,5 mm / 1.083 inch

Mechanische Daten

variable Kodierung	Ja
Befestigungsart	Befestigungsflansch
Montageart	DurchführungsmontageOberflächenmontage
Verdrehschutz	Ja
für Gehäusedurchführung geeignet	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,43MJ
Gewicht	24,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +100 °C
Verarbeitungstemperatur	-35 ... +60 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	10 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918258852
Zolltarifnummer	85366930000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
