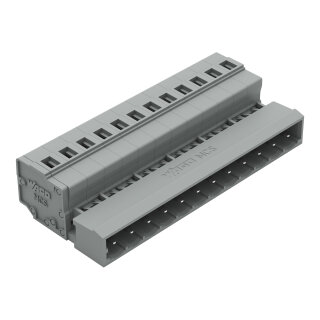

1-Leiter-Stiftleiste 231-612 CAGE CLAMP 2,5 mm² 12-polig grau

1-Leiter-Stiftleiste 231-612 CAGE CLAMP 2,5 mm² 12-polig grau

Artikelnummer: WAG-231-612
GTIN: 4044918258302
HAN: 231-612
Inhalt: 25 Stück

1-Leiter-Stiftleiste 231-612 mit CAGE CLAMP®, 12-polig, 2,5 mm² Leiterquerschnitt, Rastermaß 5 mm. Werkzeuglose Verdrahtung von Leiterplatten-Steckverbinder in.

153,24 €

6,13 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 237,11 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste 231-612 ist eine Leiterplatten-Steckverbinderlösung mit CAGE CLAMP® Anschlusstechnik von WAGO. Die 12-polige Stiftleiste ermöglicht Leiteranschlüsse von 0,08 bis 2,5 mm² Leiterquerschnitt für eindrähtigen und feindrähtigen Draht, mit einem Rastermaß von 5 mm und den Abmessungen 63,2 × 14,3 × 27,5 mm. Die Kontaktoberfläche ist verzinnt, die Betätigung erfolgt mit Betätigungswerkzeug; die Abisolierlänge beträgt 8 bis 9 mm. Der Temperaturbereich liegt zwischen ?60 und +100 °C für Dauerbetrieb und ?35 bis +60 °C während der Verarbeitung.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von SPS-Eingabe- und Ausgabemodulen in Schaltschränken, die Sensor-Aktor-Anbindung in Automatisierungsanlagen sowie die Leiterplattenbestückung in dezentralen Feldgeräten. Auch in Fahrzeuganwendungen gemäß DIN EN 50155 und mit Schwingungsfestigkeit nach DIN EN 61373 (5g, 5–150 Hz, alle drei Achsen) nachgewiesen, eignet sich die Stiftleiste für Bahnanwendungen und mobile Maschinen.

Vorteile gegenüber Alternativen

Im Unterschied zu rein thermischen Schraubklemmen ermöglicht die CAGE CLAMP® Technik ohne Aderendhülsen einen schnelleren Verdrahtungsprozess und reduziert Montagekosten bei gleichbleibender Kontaktsicherheit. Mit dem MCS-Portfolio von WAGO stehen Rastermaße von 2,5 bis 10,16 mm und Leiterquerschnitte von 0,08 bis 25 mm² zur Verfügung, sodass nahezu jeder Anwendungsfall abgedeckt ist.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,4500 kg

Artikelgewicht:

0,0180 kg

Abmessungen ( Länge × Breite × Höhe ):

2,75 × 6,32 × 1,43 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	63,2 mm / 2.488 inch
Höhe	14,3 mm / 0.563 inch
Tiefe	27,5 mm / 1.083 inch

Mechanische Daten

variable Kodierung	Ja
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,304MJ
Gewicht	18 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +100 °C
Verarbeitungstemperatur	-35 ... +60 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918258302
Zolltarifnummer	85366930000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	63,2 mm / 2.488 inch
Höhe	14,3 mm / 0.563 inch
Tiefe	27,5 mm / 1.083 inch

Mechanische Daten

variable Kodierung	Ja
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,304MJ
Gewicht	18 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +100 °C
Verarbeitungstemperatur	-35 ... +60 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918258302
Zolltarifnummer	85366930000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
