Produktbeschreibung

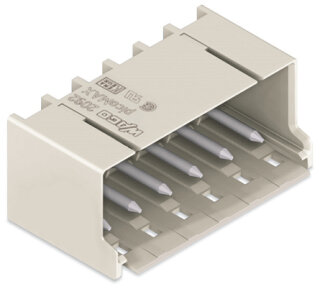

Die THT-Stiftleiste 2092-1432 ist eine 12-polige Leiterplattensteckverbindung der picoMAX® Serie von WAGO mit abgewinkelter Bauform und Lötstift-Kontaktierung. Das Rastermaß beträgt 5 mm, die Lötstifte haben einen Durchmesser von 1,4 mm bei einer Länge von 3,6 mm. Die Stiftleiste wird mittels THT-Verfahren auf die Leiterplatte gelötet und besitzt eine Kontaktoberfläche aus Zinn über Elektrolytkupfer-Basiswerkstoff. Die Gesamtabmessungen liegen bei 62,2 × 18 × 14,4 mm (Breite × Höhe × Höhe ab Oberfläche), die Tiefe beträgt 19,5 mm. Der Betriebstemperaturbereich erstreckt sich von ?60 bis +100 °C, das Isoliergehäuse aus Polyphthalamid (PPA GF) erfüllt die Brennbarkeitsklasse UL 94 V0. Die Stiftleiste verfügt über Rastlaschen zur Verriegelung und Verdrehschutz sowie variable Kodierung.
Anwendungsbereiche
Typische Einsätze sind die Verdrahtung von Schaltschranksteuerungen, die Anbindung von Signalverarbeitungsmodulen in SPS-Systemen sowie die Realisierung fliegender Steckverbindungen in Verpackungsmaschinen. Weitere Anwendungen sind Durchführungssteckverbinder in Baugruppen und die Verbindung von Leiterplatten-Steckern mit Reihenklemmen-Kontaktsystemen. Nach DIN EN 61984 darf die Stiftleiste nicht spannungsführend oder unter Last gesteckt oder getrennt werden, sie ist somit ein Steckverbinder ohne Schaltleistung für sichere Verdrahtung nach Stromkreis-Abschaltung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6900 kg
|
| Artikelgewicht: |
0,0069 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,95 × 6,22 × 1,80 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
12 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
12 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
62,2 mm / 2.449 inch |
| Höhe |
18 mm / 0.709 inch |
| Höhe ab Oberfläche |
14,4 mm / 0.567 inch |
| Tiefe |
19,5 mm / 0.768 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,125MJ |
| Gewicht |
6,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821163985 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
12 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
12 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
62,2 mm / 2.449 inch |
| Höhe |
18 mm / 0.709 inch |
| Höhe ab Oberfläche |
14,4 mm / 0.567 inch |
| Tiefe |
19,5 mm / 0.768 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,125MJ |
| Gewicht |
6,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821163985 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
