Produktbeschreibung

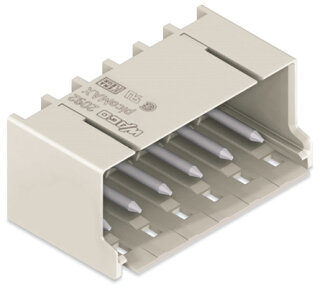

Die THT-Stiftleiste 2092-1429 ist ein Leiterplatten-Steckverbinder aus der picoMAX-Serie von WAGO. Die Stiftleiste wird mittels THT-Löttechnik auf die Platine montiert und verfügt über neun Potentiale mit 5 mm Rastermaß. Die abgewinkelten Lötstifte haben einen Durchmesser von 1,4 mm und eine Länge von 3,6 mm. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche für sichere galvanische Verbindungen. Das Isolierwerkstoff-Gehäuse aus Polyphtalamid (PPA GF) erreicht die Brennbarkeitsklasse UL 94 V0 und ist in lichtgrau gefärbt. Die äußeren Abmessungen betragen 47,2 × 18 × 14,4 mm (B × H × H ab Oberfläche), die Tiefe liegt bei 19,5 mm. Der Temperaturbereich erstreckt sich von ?60 °C bis +100 °C Dauertemperatur, die Verarbeitungstemperatur von ?35 °C bis +60 °C. Die Stiftleiste bietet variable Kodierung und Verdrehschutz zur Vermeidung von Fehlsteckungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerungsverteilern in Schaltschränken, die Verbindung von Leiterplatten mit flexiblen Leitungen in Automatisierungsanlagen sowie fliegende Steckverbindungen zur schnellen Wartung und Diagnose. Weitere Varianten können über den WAGO-Konfigurator unter https://configurator.wago.com zusammengestellt werden.
Vorteile gegenüber Alternativen
Im Unterschied zu schraubbaren Leiterplattenklemmen ermöglicht die steckbare Schnittstelle die werkzeuglose und fehlerfreie Verbindung sowie schnellere Inbetriebnahme ohne zusätzlichen Serviceaufwand. Hinweis: Der Steckverbinder ist gemäß DIN EN 61984 ein Verbinder ohne Schaltleistung und darf nicht spannungsführend gesteckt oder getrennt werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5300 kg
|
| Artikelgewicht: |
0,0053 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,95 × 4,72 × 1,80 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
9 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
9 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
47,2 mm / 1.858 inch |
| Höhe |
18 mm / 0.709 inch |
| Höhe ab Oberfläche |
14,4 mm / 0.567 inch |
| Tiefe |
19,5 mm / 0.768 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Gewicht |
5,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966819687 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
9 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
9 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
47,2 mm / 1.858 inch |
| Höhe |
18 mm / 0.709 inch |
| Höhe ab Oberfläche |
14,4 mm / 0.567 inch |
| Tiefe |
19,5 mm / 0.768 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Gewicht |
5,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966819687 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
