Produktbeschreibung

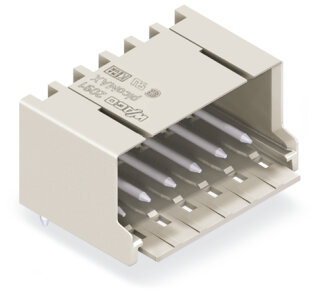

Die THT-Stiftleiste 2091-1430 ist ein Leiterplattensteckverbinder aus der picoMAX-Serie von WAGO für Verdrahtungen auf Leiterplatten. Die Stiftleiste verfügt über 10 Potentiale bei einem Rastermaß von 3,5 mm, Lötstifte mit Durchmesser 1,0 mm in abgewinkelter Ausführung und eine Lötstiftlänge von 3,6 mm. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche, das Isoliermaterial ist Polyphtalamid (PPA GF) in lichtgrauer Farbe. Die Grenztemperaturen liegen zwischen -60 und +100 °C, die Verarbeitungstemperatur zwischen -35 und +60 °C. Das Baugruppenmaß beträgt 37 × 16 × 17,5 mm (Breite × Höhe × Tiefe). Die Stiftleiste wird mittels THT (Through Hole Technology) auf der Leiterplatte verlötet und bietet variable Kodierung sowie Verdrehschutz. Die Rastlasche-Verriegelung gewährleistet einen sicheren Halt der Steckverbindung in Steckrichtung 0° zur Platine.
Anwendungsbereiche
Typische Anwendungen sind die fest verdrahtete Konnektivität in Bediengeräten, Messelektronik, Stromversorgungsmodulen und Schaltschrankkomponenten, wo keine Schaltleistung erforderlich ist. In der Sensoren- und Aktor-Integration von dezentralen Steuermodulen ermöglicht die Stiftleiste rasche prototypische Verdrahtung.
Vorteile gegenüber Alternativen
Im Unterschied zu werkzeuggebundenen Schraubklemmen erlaubt die Stiftleiste schnellere Fertigung und Prüfbarkeit auf Leiterplatten. Nach DIN EN 61984 darf dieser Steckverbinder nicht unter Spannung oder Last gesteckt oder getrennt werden und ist daher für de-energisierte Verbindungsaufgaben ausgelegt. Weitere Varianten wie direkte Bedruckung sind über den WAGO-Configurator oder den Vertrieb verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3500 kg
|
| Artikelgewicht: |
0,0035 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,75 × 3,70 × 1,60 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
10 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
10 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
37 mm / 1.457 inch |
| Höhe |
16 mm / 0.63 inch |
| Höhe ab Oberfläche |
12,4 mm / 0.488 inch |
| Tiefe |
17,5 mm / 0.689 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,07MJ |
| Gewicht |
3,5 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821161134 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
10 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
10 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
37 mm / 1.457 inch |
| Höhe |
16 mm / 0.63 inch |
| Höhe ab Oberfläche |
12,4 mm / 0.488 inch |
| Tiefe |
17,5 mm / 0.689 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,07MJ |
| Gewicht |
3,5 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821161134 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
