Produktbeschreibung

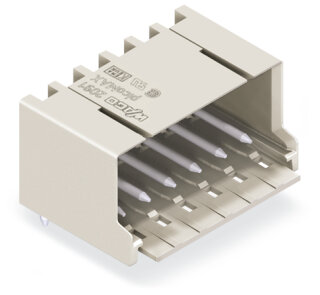

Die THT-Stiftleiste 2091-1427 ist eine abgewinkelte Leiterplattensteckverbindung der picoMAX®-Serie von WAGO mit 7 Polen. Die Stiftleiste wird mittels Durchstecktechnik (THT) auf die Leiterplatte gelötet und bietet ein Rastermaß von 3,5 mm bei kompakten Abmessungen von 26,5 × 16 × 17,5 mm. Der Lötstift hat einen Durchmesser von 1,0 mm und eine Länge von 3,6 mm, die Kontaktoberfläche ist verzinnt und aus Elektrolytkupfer gefertigt. Das Gehäuse besteht aus Polyphtalamid (PPA GF) mit Brennbarkeitsklasse V0 nach UL 94. Der Temperaturbereich liegt zwischen –60 und +100 °C, die Verarbeitungstemperatur zwischen –35 und +60 °C.
Anwendungsbereiche
Typische Anwendungsfelder sind die kompakte Verdrahtung von Steuerungsebenen in Schaltschränken, die Sensor-Aktor-Anbindung auf Funktionsbaugruppen sowie die Schnittstelle zwischen Messkarten und dezentralen Signalverarbeitungsmodulen. In Messdatenerfassungssystemen ermöglicht die abgewinkelte Bauform eine platzsparende Montage parallel zur Leiterplattenebene. Die picoMAX®-Serie nutzt variable Kodierung und Verdrehschutz, um Fehlsteckungen auszuschließen. Beim Stecken bleibt die Rastung ohne Teilungsverlust erhalten. Wichtig: Das System ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung und darf nicht spannungsführend unter Last gesteckt oder getrennt werden. Die Stiftleiste wird in Verpackungseinheiten zu 100 Stück geliefert und ermöglicht über den WAGO-Konfigurator weitere Varianten wie Bedruckung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2500 kg
|
| Artikelgewicht: |
0,0025 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,75 × 2,65 × 1,60 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
7 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
26,5 mm / 1.043 inch |
| Höhe |
16 mm / 0.63 inch |
| Höhe ab Oberfläche |
12,4 mm / 0.488 inch |
| Tiefe |
17,5 mm / 0.689 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,025MJ |
| Gewicht |
2,5 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143428293 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
