Produktbeschreibung

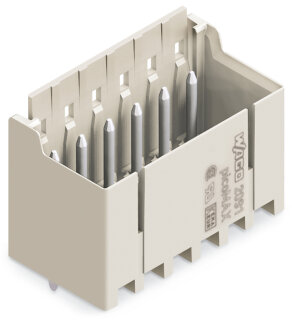

Die THR-Stiftleiste 2091-1412/200-000 von WAGO ist ein Leiterplattenverbinder mit 12 Kontakten für direkte Lötverbindung auf die Leiterplatte. Die Stiftleiste verfügt über einen Lötstiftdurchmesser von 1,0 mm, ein Rastermaß von 3,5 mm und gerade Stifte aus Elektrolytkupfer mit Zinnoberfläche. Die Abmessungen betragen 44 mm × 19,9 mm × 12,4 mm bei einer Lötstiftlänge von 2,4 mm. Der Temperaturbereich reicht von ?60 bis +100 °C, die Verarbeitungstemperatur von ?35 bis +60 °C. Das Isoliergehäuse besteht aus Polyphthalamid (PPA GF) mit Brennbarkeitsklasse V0 nach UL 94. Die Stiftleiste wird mittels THR-Verfahren auf die Platine gelötet und ermöglicht eine sichere Verlötung ohne Schaltleistung. Typische
Anwendungsbereiche
Einsatzbereiche sind die Verdrahtung von Steuerkarten in Schaltschränken, Sensor-Aktor-Verbindungen in Steuerverteilern sowie die Schnittstellenanbindung in automatisierten Anlagen. Auch in Verpackungsmaschinen und Prüfanlagen wird diese Stiftleiste zur Stromzuleitung verwendet. Die picoMAX®-Serie bietet variable Kodierung und Verdrehschutz zur Vermeidung von Fehlsteckungen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die THR-Stiftleiste eine werkzeuglose und zeitoptimierte Leiterplattenmontage mit reproduzierbarer Kontaktkraft. Rastlaschen sichern die Steckverbindung gegen unbeabsichtigtes Trennen. Die Stiftleiste ist in Gurtverpackung erhältlich, weitere Varianten lassen sich über den WAGO-Konfigurator konfigurieren.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3800 kg
|
| Artikelgewicht: |
0,0038 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,24 × 4,40 × 1,99 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungGurtverpackungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
12 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
12 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
44 mm / 1.732 inch |
| Höhe |
19,9 mm / 0.783 inch |
| Höhe ab Oberfläche |
17,5 mm / 0.689 inch |
| Tiefe |
12,4 mm / 0.488 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Durchmesser metallisiertes Loch (THR) |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,038MJ |
| Gewicht |
3,8 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821396161 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
