Produktbeschreibung

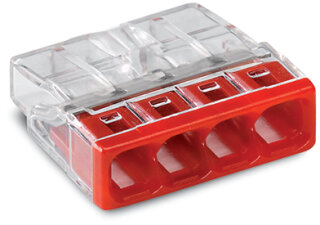

Die Verbindungsklemme PUSH WIRE 2273-204 von WAGO ist eine Steckklemme mit vier Klemmstellen für eindrähtige Kupfer- und Aluminiumleiter bis 2,5 mm². Sie arbeitet nach der bewährten PUSH WIRE®-Technologie: Der abisolierte Leiter wird seitlich eingesteckt und von einer Federkraft automatisch geklemmt — eine Abisolierlänge von 11 mm ist erforderlich. Die Bemessungsspannung beträgt 450 V, der Bemessungsstrom 24 A. Das transparente Gehäuse mit rotem Deckel ermöglicht eine optische Kontrolle des Klemmprozesses. Die maximale Betriebstemperatur liegt bei 60 °C (T60-Kennzeichnung nach EN 60998), die Dauergebrauchstemperatur bei 105 °C.
Anwendungsbereiche
Die Klemmverbindung ist werkzeuglos und ohne Abisolierwerkzeug zu realisieren — der Leiter wird einfach in die Stecköffnung geschoben. Dies macht die WAGO-Klemme ideal für Auf- und Unterputzdosen in der Gebäudeinstallation, wo schnelle und sichere Verbindungen gefordert sind. Auch in Installationsverteilern für Schaltschrankverdrahtung wird diese Steckklemme eingesetzt. Für Aluminiumleiter steht die optionale Alukontaktpaste 249-130 zur Verfügung, die die Oxidschicht zerstört und Neuoxidation verhindert. Abmessungen: 18 × 5,8 × 16,7 mm. Die Kontaktoberfläche ist verzinnt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1300 kg
|
| Artikelgewicht: |
0,0013 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,67 × 1,80 × 0,58 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
Achtung: Handhabungs- und Sicherheitshinweise beachten!Nur von Elektrofachkraft anzuwenden!Nicht unter Spannung arbeiten!Nur für bestimmungsgemäßen Gebrauch einsetzen!Nationale Vorschriften/Normen/Richtlinien beachten!Technische Daten der Produkte beachten!Anzahl der zulässigen Potentiale beachten!K |
| Sicherheitshinweis |
in geerdeten Netzen |
Elektrische Daten
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
KupferAluminium |
| Anschließbare Leiterwerkstoffe Hinweis |
Anschluss von AluminiumleiternWAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alukontaktpaste 249-130 verwendet wird. Vorteile der Alukontaktpaste:Zerstört die Oxidschicht automatisch beim KlemmvorgangVerhindert Neuoxidation an der |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 16 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
KupferAluminium |
| Anschließbare Leiterwerkstoffe Hinweis |
Anschluss von AluminiumleiternWAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alukontaktpaste 249-130 verwendet wird. Vorteile der Alukontaktpaste:Zerstört die Oxidschicht automatisch beim KlemmvorgangVerhindert Neuoxidation an der |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 16 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Geometrische Daten
| Breite |
18 mm / 0.709 inch |
| Höhe |
5,8 mm / 0.228 inch |
| Tiefe |
16,7 mm / 0.657 inch |
Werkstoffdaten
| Farbe |
transparent |
| Deckelfarbe |
rot |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V2 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,024MJ |
| Gewicht |
1,3 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
+60 °C |
| Dauergebrauchstemperatur |
105 °C |
| T-Kennzeichnung gemäß EN 60998 |
T60 |
Kaufmännische Daten
| Produktgruppe |
7 (Installationstechnik) |
| VPE (UVPE) |
1000 (100) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821027867 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-04 |
| eCl@ss 9.0 |
27-14-11-04 |
| ETIM 9.0 |
EC000446 |
| ETIM 10.0 |
EC000446 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
Achtung: Handhabungs- und Sicherheitshinweise beachten!Nur von Elektrofachkraft anzuwenden!Nicht unter Spannung arbeiten!Nur für bestimmungsgemäßen Gebrauch einsetzen!Nationale Vorschriften/Normen/Richtlinien beachten!Technische Daten der Produkte beachten!Anzahl der zulässigen Potentiale beachten!K |
| Sicherheitshinweis |
in geerdeten Netzen |
Elektrische Daten
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
KupferAluminium |
| Anschließbare Leiterwerkstoffe Hinweis |
Anschluss von AluminiumleiternWAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alukontaktpaste 249-130 verwendet wird. Vorteile der Alukontaktpaste:Zerstört die Oxidschicht automatisch beim KlemmvorgangVerhindert Neuoxidation an der |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 16 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
KupferAluminium |
| Anschließbare Leiterwerkstoffe Hinweis |
Anschluss von AluminiumleiternWAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alukontaktpaste 249-130 verwendet wird. Vorteile der Alukontaktpaste:Zerstört die Oxidschicht automatisch beim KlemmvorgangVerhindert Neuoxidation an der |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 16 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Geometrische Daten
| Breite |
18 mm / 0.709 inch |
| Höhe |
5,8 mm / 0.228 inch |
| Tiefe |
16,7 mm / 0.657 inch |
Werkstoffdaten
| Farbe |
transparent |
| Deckelfarbe |
rot |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V2 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,024MJ |
| Gewicht |
1,3 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
+60 °C |
| Dauergebrauchstemperatur |
105 °C |
| T-Kennzeichnung gemäß EN 60998 |
T60 |
Kaufmännische Daten
| Produktgruppe |
7 (Installationstechnik) |
| VPE (UVPE) |
1000 (100) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821027867 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-04 |
| eCl@ss 9.0 |
27-14-11-04 |
| ETIM 9.0 |
EC000446 |
| ETIM 10.0 |
EC000446 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
