Produktbeschreibung

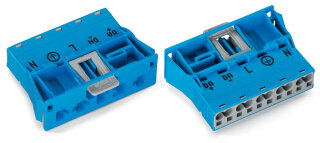

Der Snap-In-Stecker 770-2115 ist ein 5-poliger Installationssteckverbinder mit Kodierung I und mechanischem Fehlsteckschutz für die Gebäudeautomation. Er gehört zum WINSTA® MIDI-System von WAGO und nutzt die Push-in CAGE CLAMP®-Federanschlusstechnik für werkzeuglose Verdrahtung. Der Nennquerschnitt beträgt 4 mm², wobei eindräftige Leiter von 0,5 bis 4 mm² sowie mehrdräftige Leiter von 0,5 bis 2,5 mm² kompatibel sind. Die Dauergebrauchstemperatur liegt zwischen -35 und +85 °C, der Durchgangswiderstand beträgt circa 1 mOhm. Das 10 mm-Rastermaß mit 55,5 mm Breite passt standardisiert in Elektroinstallationen. Der vorgefertigte Fehlsteckschutz mit werkzeuggebundener Betätigung verhindert Verwechslungen und ermöglicht sichere Steckverbindungen ohne Verschraubung.
Anwendungsbereiche
Typische Anwendungsfelder sind die Lichtsteuerschaltung nach DALI-Standard in Raster- oder Einlegeleuchten sowie die dezentrale Gebäudeautomation in Verteilern und Anschlussdosen. Ein weiteres Einsatzgebiet ist die redundante Elektrifizierung von modularen Leuchten-Systemen, wo mehrere identische Steckverbindungen in regelmäßigem Raster montiert werden.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Snap-In-Stecker-Lösung schnellere Installations- und Wartungszyklen ohne Instandhaltungsaufwand. Die integrierte Prüföffnung erlaubt Kontrollen auch im gesteckten Zustand. Das System erfüllt die Schutzart IP20 (gesteckt: IP2xC) und ist für Nennströme bis 25 A ausgelegt, wodurch auch Verbraucher abgesichert werden können.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,9350 kg
|
| Artikelgewicht: |
0,0187 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,11 × 5,55 × 1,85 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Klemmstellen |
10 |
| Gesamte Anzahl der Potentiale |
5 |
| PE-Funktion |
voreilender PE-Kontakt |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
5 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
5 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
55,5 mm / 2.185 inch |
| Höhe |
18,5 mm / 0.728 inch |
| Tiefe |
41,1 mm / 1.618 inch |
Mechanische Daten
| Anwendung |
DALI, Lichtmanagement |
| Kodierung |
I |
| variable Kodierung |
Nein |
| Aufdruck |
DA+ DA- L ? N |
| Potentialkennzeichnung |
DA+ DA- L ? N |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Gehäuseblechstärke |
0,5 ... 2 mm / 0.02 ... 0.079 inch |
| Befestigungsart |
Snap-In-Flansch |
| Schutzart |
IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| für Gehäusedurchführung geeignet |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
Werkstoffdaten
| Farbe |
blau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,35MJ |
| Gewicht |
18,7 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4055143375887 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-06-02 |
| eCl@ss 9.0 |
27-44-06-02 |
| ETIM 9.0 |
EC002566 |
| ETIM 10.0 |
EC002566 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
