Produktbeschreibung

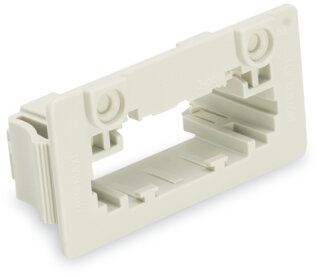

Der Snap-In-Rahmen 831-302 ist eine 2-polige Steckverbinderkomponente von WAGO für Stiftleisten mit 7,62 mm Rastermaß. Er dient als Gehäusedurchführung und ermöglicht schnelle, werkzeuglose Montage ohne zusätzliche Befestigung. Der Rahmen ist aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94 gefertigt und verfügt über integrierten Fehlsteckschutz. Die Abmessungen betragen 45,84 × 28,1 × 23,3 mm, das Gewicht liegt bei 5,8 Gramm. Der Snap-In-Rahmen ist für Gehäuseblechstärken von 0,5 bis 2,5 mm ausgelegt und wird durch die Snap-In-Flansch-Befestigung ohne Werkzeug in der Gehäusewand fixiert. Die Kompatibilität mit bestehenden MCS-MAXI-Stift- und Federleisten ermöglicht einfache Integration in modulare Schaltschrankaufbauten.
Anwendungsbereiche
Typische Anwendungsfelder sind steckbare Gehäusedurchführungen in Schaltschränken, Verteilerblöcken und Steuerungsverteilern, wo häufig Stiftleisten mit genormten Rastermaßen eingesetzt werden. In Maschinensteuerungen und Feldgeräten mit Stecker-Schnittstellenverdrahtung bietet der Rahmen eine sichere und wartungsfreie Lösung.
Vorteile gegenüber Alternativen
Im Unterschied zu geklebten oder geschraubten Gehäuseeinführungen ermöglicht die Snap-In-Befestigung eine vollständig werkzeuglose Montage und ist zudem rückbaubar ohne Beschädigungen am Gehäuse. Optional kann eine Schraubbefestigung ergänzend gewählt werden, falls höhere mechanische Belastungen zu erwarten sind. Die Lieferung erfolgt in Viererpackungen mit insgesamt 48 Stück je Verpackungseinheit, was Lagerwirtschaft in Klemmen- und Verbindertechnik-Departements ermöglicht.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2784 kg
|
| Artikelgewicht: |
0,0058 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,33 × 4,58 × 2,81 cm |
Technische Daten
Anschlussdaten
Anschluss 1
Geometrische Daten
| Breite |
45,84 mm / 1.805 inch |
| Höhe |
28,1 mm / 1.106 inch |
| Tiefe |
23,3 mm / 0.917 inch |
Mechanische Daten
| Gehäuseblechstärke |
0,5 ... 2,5 mm / 0.02 ... 0.098 inch |
| Befestigungsart |
Snap-In-Flansch |
| Montageart |
Durchführungsmontage |
| für Gehäusedurchführung geeignet |
Ja |
Steckverbindung
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,174MJ |
| Gewicht |
5,8 g
|
Kaufmännische Daten
| VPE (UVPE) |
48 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143564700 |
| Zolltarifnummer |
39269097900 |
Produktklassifikation
| UNSPSC |
39121702 |
| eCl@ss 10.0 |
27-14-11-92 |
| eCl@ss 9.0 |
27-14-11-92 |
| ETIM 9.0 |
EC002848 |
| ETIM 10.0 |
EC002848 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
