Produktbeschreibung

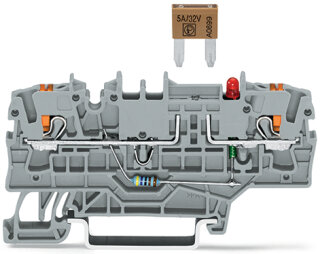

Die 2-Leiter-Sicherungsklemme 2202-1981/1000-414 ist eine Reihenklemme mit integrierter Sicherungsaufnahme für Kfz-Mini-Flachsicherungen. Sie verfügt über zwei Klemmstellen mit Push-in CAGE CLAMP®-Anschlusstechnik und einem Nennquerschnitt von 2,5 mm². Die Klemme arbeitet mit eindrähtigen Leitern von 0,25 bis 4 mm² und akzeptiert direkt steckbare Leiter ab 0,75 mm² ohne Werkzeug. Die Sicherungsaufnahme ist steckbar ausgeführt und nimmt Mini-Flach-Stecksicherungen im Format 10,9 x 3,6 x 16,3 mm auf. Betriebstemperaturen liegen zwischen -60 und +105 °C, was sie für extreme Umgebungen einsatzfähig macht. Eine LED-Defektanzeige zeigt Sicherungsausfälle optisch an, während die 2 mm-Prüföffnung hochohmiges Messen bis 100 mA ermöglicht.
Anwendungsbereiche
Typische Anwendungen sind Schutzkreise in Fahrzeugbordnetzen, Steuerungsverteilern in mobilen Maschinen sowie Absicherungsanordnungen in Feldbussystemen mit Spannungen ab 42 V. In Einzelanordnung beträgt die Sicherungsnennstromstärke 10 A, in Verbundanordnung 5 A.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubklemmen ermöglicht die werkzeuglose Push-in-Technologie schnellere Verdrahtung ohne Drehmoment-Fehler. Die Klemme ist für Tragschienen 35 x 15 und 35 x 7,5 mm geeignet und wird frontseitig verdrahtet mit Anode rechts.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4700 kg
|
| Artikelgewicht: |
0,0094 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,29 × 0,52 × 7,29 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Die 2mm-Prüföffnung ist nur für hochohmiges Messen bis 100 mA max. zugelassen. |
Elektrische Daten
| Bemessungsdaten Hinweis |
Flachsicherungseinsätze, ab 42 V Berührungsschutz beachten!in Einzelanordnung 10 Ain Verbundanordnung 5 A |
| Sicherungsaufnahme |
steckbar |
| Sicherungsbauform |
Mini-Flach-Stecksicherung; 10,9 x 3,6 x 16,3 mm |
| Verdrahtungsrichtung |
Frontverdrahtung |
| Ausrichtung |
Anode rechts |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Die elektrischen Daten werden durch die Sicherung und Defektanzeige bestimmt. |
Bemessungsdaten gemäß IEC/EN 2
| Bemessungsdaten Hinweis |
Flachsicherungseinsätze, ab 42 V Berührungsschutz beachten!in Einzelanordnung 10 Ain Verbundanordnung 5 A |
Allgemein
| Sicherungsaufnahme |
steckbar |
| Sicherungsbauform |
Mini-Flach-Stecksicherung; 10,9 x 3,6 x 16,3 mm |
| Verdrahtungsrichtung |
Frontverdrahtung |
| Ausrichtung |
Anode rechts |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
3 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
72,9 mm / 2.87 inch |
| Tiefe ab Oberkante Tragschiene |
32,9 mm / 1.295 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,157MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
9,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966083002 |
| Zolltarifnummer |
85369095000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000899 |
| ETIM 10.0 |
EC000899 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
