Produktbeschreibung

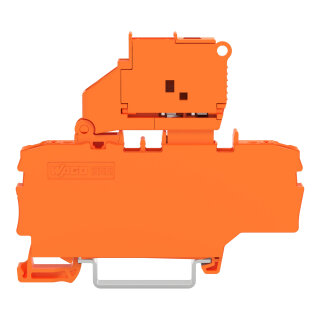

Die 2-Leiter-Sicherungsklemme 2202-1912/1000-867 von WAGO ist eine modulare Reihenklemme mit integriertem Sicherungsschalter und LED-Defektanzeige. Der schwenkbare Sicherungshalter akzeptiert G-Sicherungseinsätze im Format 5 x 20 mm und ermöglicht werkzeuglose Betätigung über einen Drücker. Die Klemme ist für Leiterquerschnitte von 0,25 bis 4 mm² ausgelegt, mit Nennquerschnitt 2,5 mm². Die Bemessungsspannung beträgt 275 V EN (Ex e II), der Bemessungsstrom 6,3 A. Die Verlustleistung liegt maximal bei 1,6 W im Überlast- und Kurzschlussschutz-Einzelfall. Die Klemme nutzt die wartungsfreie Push-in CAGE CLAMP®-Technologie und akzeptiert starre wie feindrähtige Leiter mit Aderendhülse ohne Vorbereitung. Der Temperaturbereich reicht von ?60 bis +105 °C Dauergebrauchstemperatur. Mit zusätzlicher Brückung und drei Brückeraufnahmen lassen sich mehrere Potentiale parallel zusammenfassen. Die LED-Defektanzeige signalisiert einen Sicherungsausfall durch Reststrom von maximal 2 mA.
Anwendungsbereiche
Typische Einsatzfelder sind die Schutzschaltung von Steuerstromkreisen in Verpackungsmaschinen, die Verdrahtung in Schaltschränken für Automatisierungsanlagen sowie die dezentrale Absicherung von Sensoren und Aktoren in Ex-Zonen (PTB 20 ATEX 1007 U / IECEx PTB 20.0013U, Ex ec IIC Gc).
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubklemmen ermöglicht die Push-in-Betätigung eine schnellere Verdrahtung ohne Werkzeugaufwand und reduziert Montagefehler in zeitkritischen Schaltschrankaufbauten. Die Klemme ist für Tragschienen 35 x 15 und 35 x 7,5 mm ausgelegt und trägt die orange Kennzeichnung für sichere Identifizierung im Schaltschrank.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,7250 kg
|
| Artikelgewicht: |
0,0145 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,76 × 0,62 × 7,29 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Die 2mm-Prüföffnung ist nur für hochohmiges Messen bis 100 mA max. zugelassen. |
Elektrische Daten
| Bemessungsdaten Hinweis |
Die elektrischen Daten werden durch die Sicherung und Defektanzeige bestimmt. |
| Bemessungsstrom Hinweis |
Reststrom bei defekter Sicherung: LED 2 mA |
| Bemessungsdaten gemäß |
ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc) |
| Bemessungsspannung EN (Ex e II) |
275 V
|
| Bemessungsstrom (Ex e II) |
6,3 A
|
| Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Einzelanordnung) |
1,6 W
|
| Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Verbundanordnung) |
1,6 W
|
| Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Einzelanordnung) |
2,5 W
|
| Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Verbundanordnung) |
2,5 W
|
| Sicherungsaufnahme |
schwenkbar |
| Sicherungsbauform |
Rundsicherung; 5 x 20 mm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Die elektrischen Daten werden durch die Sicherung und Defektanzeige bestimmt. |
| Bemessungsstrom Hinweis |
Reststrom bei defekter Sicherung: LED 2 mA |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc) |
| Bemessungsspannung EN (Ex e II) |
275 V
|
| Bemessungsstrom (Ex e II) |
6,3 A
|
Verlustleistung
| Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Einzelanordnung) |
1,6 W
|
| Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Verbundanordnung) |
1,6 W
|
| Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Einzelanordnung) |
2,5 W
|
| Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Verbundanordnung) |
2,5 W
|
Allgemein
| Sicherungsaufnahme |
schwenkbar |
| Sicherungsbauform |
Rundsicherung; 5 x 20 mm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
3 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
6,2 mm / 0.244 inch |
| Höhe |
72,9 mm / 2.87 inch |
| Tiefe ab Oberkante Tragschiene |
57,6 mm / 2.268 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,275MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
14,5 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966313314 |
| Zolltarifnummer |
85369095000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000899 |
| ETIM 10.0 |
EC000899 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
1303-86-21317-36-87439-92-1 |
| REACH Candidate List Substance |
Diboron trioxideLeadLead monoxide |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
cd67e6d6-66ed-4087-b124-6e6e617bb56a |
| SCIP notification number (Belgium) |
2d2e24bd-35c2-446b-a241-403d568baf25 |
| SCIP notification number (Czech Republic) |
ed069561-57db-45ef-8cd8-231ed4682a72 |
| SCIP notification number (Denmark) |
24519d87-18b8-4e00-9dbc-5d7af4ad7e81 |
| SCIP notification number (Finland) |
8153f749-aaa1-413a-990d-a5275547f73a |
| SCIP notification number (Germany) |
5541652a-9e42-4380-876b-9d88e48c5ce4 |
| SCIP notification number (Netherlands) |
5d46a4e3-d7dc-4713-9079-bb631ad6b927 |
| SCIP notification number (Poland) |
669f87b9-aa16-4f54-a2e6-265ee036bad8 |
| SCIP notification number (Romania) |
8c1bdb28-14b0-40ec-9541-3b5743fdf217 |
| SCIP notification number (Sweden) |
743a6692-71fe-46d3-a57e-1ec273b74c94 |
