Produktbeschreibung

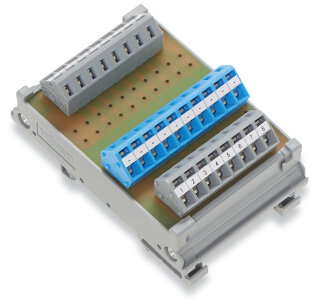

Das Sensor-Aktor-Modul WAGO 289-667 ist ein 8-Kanal-Digitalausgangsmodul mit 2-Leiter-Anschluss für dezentrale Steuerungsaufgaben in industriellen Automatisierungsanlagen. Das Modul wird auf eine 35-mm-Tragschiene montiert und nutzt die werkzeuglose CAGE CLAMP®-Anschllusstechnik für Verdrahtung. Die technischen Eckdaten lauten: Betriebsspannung max. AC 100 V / DC 125 V, Summenstrom 8 A, Leiterquerschnitte 0,08 bis 2,5 mm² (28–12 AWG), Schutzart IP20, Bemessungsstoßspannung 1,5 kV und Verschmutzungsgrad 2. Das Gerät ist im Betrieb zwischen –20 und +50 °C einsatzfähig; im Lagerbereich toleriert es –40 bis +70 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die dezentralisierte Aktor-Ansteuerung in Verpackungsmaschinen, die Schaltschrank-Ausgänge für Motorstarter und Solenoid-Ventile in Förderanlagen sowie die Signalausgabe in Prüfständen und Testautomaten. Die WAGO-Serie-236-Steckverbinder ermöglichen schnelle Austauschbarkeit des Moduls ohne Leitungsneufertigung.
Vorteile gegenüber Alternativen
Im Gegensatz zu klassischen Verdrahtungsstrukturen mit Schraubklemmen spart die Push-in-Anschllusstechnik Montagezeit und reduziert Verwechslungsfehler. Das Gehäuse in Montagesockel-Bauform bietet IP20-Schutz gegen direkten Wassstrahl und Fremdkörper, ist aber auf Innenanwendung ausgelegt. Das Modul ist in Deutschland gefertigt, wiegt 64 g und wird in Karton verpackt (VPE 5 Stück).
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0640 kg
|
| Artikelgewicht: |
0,0640 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,40 × 5,60 × 8,50 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8-Kanal-Digitalausgang |
| Schaltungstyp |
2-Leiter-Anschluss |
| Betriebsspannung |
<= AC 100 V; <= DC 125 V |
| Summenstrom |
8 A
|
Sicherheit und Schutz
| Bemessungsspannung |
100 V
|
| Bemessungsstoßspannung |
1,5 kV
|
| Verschmutzungsgrad |
2 |
| Schutzart |
IP20 |
Anschlussdaten
| Steckverbinder |
WAGO Serie 236 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Steckverbinder |
WAGO Serie 236 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
56 mm / 2.205 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
34 mm / 1.339 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
Werkstoffdaten
| Brandlast |
0,729MJ |
| Gewicht |
64 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
5 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454193331 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121521 |
| eCl@ss 10.0 |
27-14-11-52 |
| eCl@ss 9.0 |
27-14-11-52 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8-Kanal-Digitalausgang |
| Schaltungstyp |
2-Leiter-Anschluss |
| Betriebsspannung |
<= AC 100 V; <= DC 125 V |
| Summenstrom |
8 A
|
Sicherheit und Schutz
| Bemessungsspannung |
100 V
|
| Bemessungsstoßspannung |
1,5 kV
|
| Verschmutzungsgrad |
2 |
| Schutzart |
IP20 |
Anschlussdaten
| Steckverbinder |
WAGO Serie 236 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Steckverbinder |
WAGO Serie 236 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
56 mm / 2.205 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
34 mm / 1.339 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
Werkstoffdaten
| Brandlast |
0,729MJ |
| Gewicht |
64 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
5 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454193331 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121521 |
| eCl@ss 10.0 |
27-14-11-52 |
| eCl@ss 9.0 |
27-14-11-52 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
