Produktbeschreibung

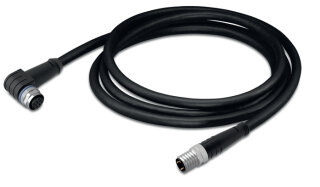

Die Sensor-/Aktorleitung 756-6503/030-030 von WAGO verbindet M12A-Buchsen mit M8-Steckern auf kurze Distanzen. Die Leitung ist dreipolig ausgelegt und hat eine Gesamtlänge von 3 Metern. Die M12-Buchse sitzt winklig auf dem Kabel, während der M8-Stecker axial angebunden ist. Die Betriebsspannung beträgt DC 300 V bei einer Schutzart IP67, sodass die Verdrahtung auch in feuchten und staubigen Schaltschrankumgebungen funktioniert. Die schwarze Mantelleitung bietet gute Sichtbarkeit und Langzeitstabilität. Die Leitung toleriert Betriebstemperaturen von -40 bis +80 °C im ruhenden Betrieb und -20 bis +60 °C in bewegten Anwendungen. Die A-Kodierung nach IEC 61076-2-109 gewährleistet Kompatibilität mit Standard-Sensoren und -Aktoren im Automatisierungsnetz. RoHS-konform ohne Ausnahmen.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensoranbindung an kompakte Steuerungen in Verpackungsmaschinen, die Sensor-Aktor-Verdrahtung in Förderanlagen mit beengtem Schaltschrank-Platz sowie Schnittstellenleitungen zwischen modularen Schaltschrankterminals und dezentralen IO-Modulen. Die winklige M12-Buchse ermöglicht platzsparende Verlegung hinter Schaltschrankrücken.
Vorteile gegenüber Alternativen
Im Unterschied zu geraden M12-Buchsen reduziert die winklige Ausführung den Platzbedarf in engen Schaltschränken erheblich und verhindert unbeabsichtigte Beschädigungen der Buchsenleitung durch Bewegung der Gerätemontagen. Die kombinierten Steckertypen ermöglichen einfache Point-to-Point-Verdrahtung ohne zusätzliche Adapter.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0510 kg
|
| Artikelgewicht: |
0,0510 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,00 × 20,00 × 2,00 cm |
Technische Daten
Technische Daten
| Betriebsspannung |
DC 300 V |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-40 ... +80 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-20 ... +60 °C |
| Leitungslänge |
3 m
|
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M12-Buchse - M8-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
Allgemein
| Betriebsspannung |
DC 300 V |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-40 ... +80 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-20 ... +60 °C |
Kabel
| Leitungslänge |
3 m
|
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M12-Buchse - M8-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
unverpackt |
| Ursprungsland |
CN |
| GTIN |
4066966501513 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
