Produktbeschreibung

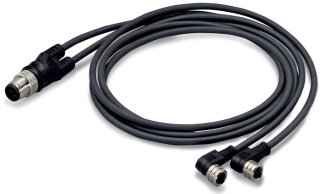

Die Sensor-/Aktorleitung 756-5514/040-010 von WAGO ist eine konfektionierte Anschlussleitung mit 2×M8-Buchse im 90°-Winkel und M12A-Stecker (axial), 4-polig. Die Leitung ist für Betriebsspannungen bis 60 V AC/DC und Ströme bis 4 A ausgelegt, mit einer Bemessungsstoßspannung von 1,5 kV und einem Isolationswiderstand >10? Ohm. Der Leitungsaufbau besteht aus feindrähtigem Kupfer (42 × 0,1 mm) mit Polypropylen-Isolation und ist von einem halogenfrei Polyurethan-Mantel nach DIN VDE 0472 Teil 815 geschützt, der flammwidrig nach IEC 332-2 und selbstverlöschend ist. Die 1 m lange Leitung ist schleppkettentauglich mit einem minimalen Biegeradius von 10× Kabeldurchmesser und hält bis zu 2 Millionen Biegezyklen aus, bei einer Beschleunigung von mindestens 5 g.
Anwendungsbereiche
Typische Anwendungen sind die Sensor- und Aktor-Ankopplung in Industrierobotern, Verpackungsmaschinen und automatisierten Montagelinien, wo häufige Kabelbewegungen in Schleppketten stattfinden. Im Materialhandling und in der Intralogistik wird die Leitung zur Datenübertragung zwischen dezentralen Sensoren und Steuerverteilern eingesetzt. Das Gehäuse der Steckverbinder ist ebenfalls aus Polyurethan gefertigt und bietet gute Beständigkeit gegen Öle, Chemikalien, Ozon und UV-Strahlung. Die UL-gelistete Leitung ist RoHS-konform und erfüllt internationale Anforderungen für sichere Feldbus-Kommunikation in Automatisierungsumgebungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0720 kg
|
| Artikelgewicht: |
0,0720 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 10,00 × 10,00 cm |
Technische Daten
Technische Daten
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
| Leitungslänge |
1 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M8-Buchse; M8-Buchse - M12-Stecker |
| Polzahl |
4 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 ... 1 Nm |
Allgemein
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
Schleppkettentauglich
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
Kabel
| Leitungslänge |
1 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M8-Buchse; M8-Buchse - M12-Stecker |
| Polzahl |
4 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 ... 1 Nm |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918994835 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| eCl@ss 10.0 |
27-06-03-11 |
| eCl@ss 9.0 |
27-06-03-11 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c) |
| SCIP notification number (Austria) |
658c9d55-9b2e-4cc2-86fe-183caba2b6fd |
| SCIP notification number (Belgium) |
e51e384d-7a72-444e-b86e-d06cee50781f |
| SCIP notification number (Bulgaria) |
0db56411-c70a-4663-9ac2-0e0ed9a83f61 |
| SCIP notification number (Czech Republic) |
fb9420ae-5368-40ea-a2b4-bb50a7279b2b |
| SCIP notification number (Denmark) |
1f85d9da-c055-4275-9a32-af632a2a5072 |
| SCIP notification number (Finland) |
ff3b1141-c53d-4a70-81b3-f32606c6dca9 |
| SCIP notification number (France) |
3c42a708-be63-4165-8329-b166cfd8033c |
| SCIP notification number (Germany) |
8c43ce36-9d44-4b85-a637-0b4843b7e510 |
| SCIP notification number (Hungary) |
1d29ba2f-56f8-4cd6-8f35-d89349817b4e |
| SCIP notification number (Italy) |
1145c462-4e85-4915-8321-3a8357819ce3 |
| SCIP notification number (Netherlands) |
84d817e7-6f31-4ea7-96d6-d3fe15dfdb5c |
| SCIP notification number (Poland) |
743769e7-17af-4101-9111-84de153f7cec |
| SCIP notification number (Romania) |
673708f9-767f-44ac-b73a-06bd42aee28a |
| SCIP notification number (Sweden) |
d7a91f64-69b5-4ec5-8148-17114dd19dbc |
