Produktbeschreibung

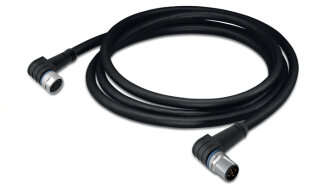

Die Sensor-Aktorleitung 756-5510/030-010 ist eine konfektionierte M8-zu-M12A-Verbindung mit beidseitig winkliger Anschlussrichtung (90°) für sichere Sensor-Aktor-Anbindungen in Industrieanlagen. Das dreipolige Kabel ist 1 m lang und arbeitet bei AC/DC 60 V, 4 A Betriebsstrom und einer Bemessungsstoßspannung von 1,5 kV. Der Leiteraufbau besteht aus feindrähtiger Kupfer-Litze (42 × 0,1 mm) mit PP9Y-Isolierung und einem schwarzen Polyurethan-Außenmantel nach DIN VDE 0472-815, flammwidrig nach IEC 332-2. Das Kabel verfügt über eine Durchgangswiderstands von 10 mOhm und einen Isolationswiderstand von über 10? Ohm. Die Leitung ist ausgelegt für raue Umgebungsbedingungen: Der PUR-Mantel ist halogenfrei, öl-, chemie- und UV-beständig sowie hydrolyse- und ozonfest. Für Schleppkettenanwendungen bietet das Kabel einen minimalen Biegeradius von 10 × Kabeldurchmesser und hält 2 Millionen Biegezyklen aus.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Aktor-Verdrahtung in Verpackungsmaschinen, automatisierten Montageanlagen, Materialflusssystemen und konfigurierbaren Fertigungszellen mit beweglichen Betriebsmitteln. Durch die A-Kodierung der M12-Steckverbinder ist das Kabel kompatibel mit Standard-Sensor-Aktor-Netzwerk-Topologien und ermöglicht schnelle Feldinstallationen ohne Werkzeug.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0388 kg
|
| Artikelgewicht: |
0,0388 kg
|
Technische Daten
Technische Daten
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
| Leitungslänge |
1 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M8-Buchse - M12-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
90° |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 ... 1 Nm |
Allgemein
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
Schleppkettentauglich
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
Kabel
| Leitungslänge |
1 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M8-Buchse - M12-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
90° |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 ... 1 Nm |
Kaufmännische Daten
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918975919 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| eCl@ss 10.0 |
27-06-03-11 |
| eCl@ss 9.0 |
27-06-03-11 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c) |
| SCIP notification number (Austria) |
947217cd-4567-4a25-b534-1ff9a3e14585 |
| SCIP notification number (Belgium) |
d5300d0a-a4ae-455f-bcdb-a906e617b05d |
| SCIP notification number (Bulgaria) |
1bbd3206-2ec8-435c-b9d4-59ce94431467 |
| SCIP notification number (Czech Republic) |
7065146d-e809-400d-a7e6-70623e6141a1 |
| SCIP notification number (Denmark) |
9ed18af0-06e9-467f-86c5-49877de1f50c |
| SCIP notification number (Finland) |
ec75db23-935c-4188-bfa4-4fe617ff6226 |
| SCIP notification number (France) |
c399335a-d783-4c38-9d14-274f90450486 |
| SCIP notification number (Germany) |
198e143e-cf00-4771-a2a5-e4bced624565 |
| SCIP notification number (Hungary) |
33e53238-a36a-4bf1-91a5-13773dfc5c20 |
| SCIP notification number (Italy) |
30c40f4b-b28b-422f-9a61-1512a50dd931 |
| SCIP notification number (Netherlands) |
c0a3fc96-e6c9-41d5-8a60-396246af9d4f |
| SCIP notification number (Poland) |
e69274ee-9004-47ce-bc01-9f9a90ff25c0 |
| SCIP notification number (Romania) |
8a4460b9-8aaf-4070-b13a-badb11c41be1 |
| SCIP notification number (Sweden) |
dc1b44ec-6db2-4e27-9d21-8681255a2db1 |
