Produktbeschreibung

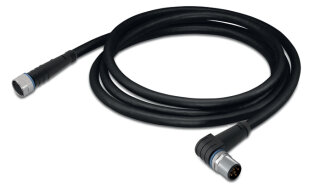

Die Sensor-Aktorleitung 756-5508/030-020 verbindet M8-Buchsen-Sensoren oder -Aktoren mit M12A-Stecker-Komponenten über eine konfektionierte 2-Meter-Leitung. Die 3-polige Ausführung ist für Betriebsspannungen bis AC/DC 60 V und Ströme bis 4 A ausgelegt, mit einer Bemessungsstoßspannung von 1,5 kV und einem Isolationswiderstand über 10? Ohm. Die Leitung besteht aus feindrähtigem blankem Kupfer (42 × 0,1 mm) mit Polypropylen-Isolierung und PUR-Mantel nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2 und selbstverlöschend. Das PUR-Material ist halogenfrei, chemie-, öl-, hydrolyse-, mikrobien- und UV-beständig. Die M8-Buchse sitzt axial, der M12A-Stecker winklig (90°-Anschlussrichtung), ideal für enge Montagesituationen in Schaltschränken.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Aktor-Anbindung in Verpackungsmaschinen, Automatisierungsanlagen und Förderanlagen sowie die Bewegungsübertragung in Schleppketten. Mit einem minimalen Biegeradius von 10-facher Kabeldurchmesser und 2 Millionen Biegezyklen ist die Leitung auch für dynamische Schleppkettenanwendungen geeignet.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-Sensorkabeln mit festem Polyvinylchlorid-Mantel bietet das PUR-Material der WAGO-Leitung überlegene Beständigkeit gegen Öle, Chemikalien und Ozon bei gleichzeitig höherer Flexibilität im betrieblichen Einsatz.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0635 kg
|
| Artikelgewicht: |
0,0635 kg
|
Technische Daten
Technische Daten
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
| Leitungslänge |
2 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M8-Buchse - M12-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
0° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
90° |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 ... 1 Nm |
Allgemein
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
Schleppkettentauglich
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
Kabel
| Leitungslänge |
2 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M8-Buchse - M12-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
0° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
90° |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 ... 1 Nm |
Kaufmännische Daten
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918975865 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| eCl@ss 10.0 |
27-06-03-11 |
| eCl@ss 9.0 |
27-06-03-11 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c) |
| SCIP notification number (Austria) |
cdcd36fa-e043-48d1-86b1-7d088e11391a |
| SCIP notification number (Belgium) |
3b361d82-7ee9-48f3-82a6-46b6bf084d27 |
| SCIP notification number (Bulgaria) |
c58807b4-c2e4-419e-bb0e-e0ce6889aad7 |
| SCIP notification number (Czech Republic) |
791f9ebe-43fa-4cf3-b816-cf391f5083ba |
| SCIP notification number (Denmark) |
779cc121-a031-47a4-b081-0c73f1bbeb5a |
| SCIP notification number (Finland) |
21c7298e-a79a-45e6-bf1f-adc691e1a7f9 |
| SCIP notification number (France) |
22562bff-7881-42d4-bc40-92a662b83fe0 |
| SCIP notification number (Germany) |
116d66cc-6b04-4fe3-bbc5-ebd0a3e99043 |
| SCIP notification number (Hungary) |
cb1e0c28-f7dd-4aae-9fa1-52a40e71a138 |
| SCIP notification number (Italy) |
e54e275f-e473-40b0-a674-2e64d3642fa9 |
| SCIP notification number (Netherlands) |
6b59abac-a54c-491e-9a43-81dae65aab56 |
| SCIP notification number (Poland) |
4590199a-6f7d-4747-8ba1-b3b233bba2c5 |
| SCIP notification number (Romania) |
c5ad0583-54a7-425d-9a36-3ad420e06077 |
| SCIP notification number (Sweden) |
73494baa-fa71-4bcf-a1b8-58c191a7fb80 |
