Produktbeschreibung

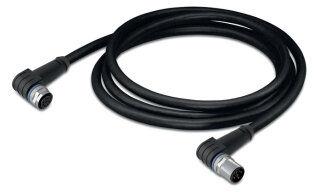

Die Sensor-/Aktorleitung 756-5404/030-020 von WAGO verbindet M12A-Buchse und M12A-Stecker in winkliger Ausführung. Die Leitung ist 3-polig ausgelegt und hat eine Länge von 2 m. Sie ist für Betriebsspannungen bis AC/DC 250 V und Betriebsströme bis 4 A ausgelegt, mit einer Bemessungsstoßspannung von 2,5 kV und hohem Isolationswiderstand über 10? Ohm. Der Mantelwerkstoff aus Polyurethan (PUR) ist halogenfrei nach DIN VDE 0472 Teil 815 und flammwidrig nach IEC 332-2. Die Leitung zeigt gute Beständigkeit gegen Mikroben-, Hydrolyse-, Öl-, Chemikalien-, Ozon- und UV-Einflüsse. Die Schleppkettentauglichkeit ermöglicht über 2 Millionen Biegezyklen mit minimaler Beschleunigung 5 m/s² und Biegeradius von über 4 × Durchmesser (ortsfest) beziehungsweise über 7,5 × Durchmesser (flexibel).
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Sensoren und Aktoren in automatisierten Fertigungsanlagen, Verpackungsmaschinen mit Schleppketten sowie Roboter-Steuerungen in Montagelinien. Ein weiteres Anwendungsfeld liegt in beweglichen Maschinenkomponenten, wo flexible und beständige Verdrahtung erforderlich ist. Die A-Kodierung des M12-Stecksystems ermöglicht standardisierte Plug-and-Play-Verbindungen in Industrie 4.0-Umgebungen. Die UL-gelistete Leitung erfüllt internationale Sicherheitsstandards und RoHS-Anforderungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0690 kg
|
| Artikelgewicht: |
0,0690 kg
|
Technische Daten
Technische Daten
| Betriebsspannung |
AC/DC 250 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
2,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
| Biegeradius |
ortsfest: >4xØ; flexibel: >7,5xØ |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
| Leitungslänge |
2 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M12-Buchse - M12-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
90° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
1 Nm |
Allgemein
| Betriebsspannung |
AC/DC 250 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
2,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
Schleppkettentauglich
| Biegeradius |
ortsfest: >4xØ; flexibel: >7,5xØ |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
Kabel
| Leitungslänge |
2 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M12-Buchse - M12-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
90° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
| Steckgesichtkodierung Leitung/Adapter 2 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
1 Nm |
Kaufmännische Daten
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
HU |
| GTIN |
4044918975124 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121609 |
| eCl@ss 10.0 |
27-06-03-11 |
| eCl@ss 9.0 |
27-06-03-11 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c) |
| SCIP notification number (Austria) |
2686c858-3667-435f-8f35-36c87310747d |
| SCIP notification number (Belgium) |
07dd15e4-8f74-4b5e-b5aa-d8460d542506 |
| SCIP notification number (Bulgaria) |
8c6e2586-1d59-410f-8685-03343fca3caf |
| SCIP notification number (Czech Republic) |
37af2d3d-c03c-4627-ad53-e970cd698abd |
| SCIP notification number (Denmark) |
37e02f39-36d1-4213-9a2d-da284844e077 |
| SCIP notification number (Finland) |
cbd16673-034d-4761-a4d6-292a1dacd231 |
| SCIP notification number (France) |
f7e08065-eda6-40c7-943d-4ae96dfd023c |
| SCIP notification number (Germany) |
c7439815-7b38-4dff-b923-3c252d86bf9b |
| SCIP notification number (Hungary) |
84397f8b-801e-47e3-91a4-8a6933732bf3 |
| SCIP notification number (Italy) |
6eaf6c8d-2c67-4550-8a2a-8cb05e4e1a8d |
| SCIP notification number (Netherlands) |
212b953a-f5a4-4210-b94b-c4a4c7493ef0 |
| SCIP notification number (Poland) |
dfd338e9-b5e5-42ee-a23f-11ef2f2ff034 |
| SCIP notification number (Romania) |
24cd1f52-edd1-4ee3-af43-7f7d41fc3967 |
| SCIP notification number (Sweden) |
7f91bc41-3a59-48fa-bc83-0a621f5f8187 |
