Produktbeschreibung

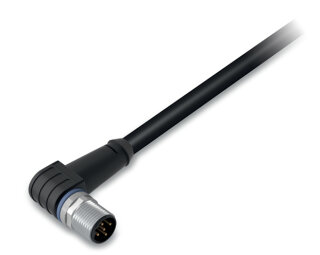

Die Sensor-/Aktorleitung 756-5312/060-100 ist eine konfektionierte Verbindungsleitung mit M12A-Stecker in winkliger Ausführung und 5-poliger Kodierung. Sie ist für eine Betriebsspannung von 250 V AC/DC und einen Betriebsstrom von 4 A ausgelegt und besitzt eine Bemessungsstoßspannung von 1,5 kV. Der Isolationswiderstand beträgt über 10? Ohm, der Durchgangswiderstand 10 mOhm. Das Kabel ist aus halogenfreiem Polyurethan (PUR) gefertigt und erfüllt die Flammwidrigkeitsanforderungen nach IEC 332-2 mit Selbstverlöschung nach DIN VDE 0472 Teil 815. Die Leiter bestehen aus feindrähtigem Kupfer (42 × 0,1 mm) und bieten eine hohe Mikroben-, Hydrolyse-, Öl-, Chemie-, Ozon- und UV-Beständigkeit. Die Gesamtlänge beträgt 10 m mit schwarzem Kabelmantel. Die Schleppkettentauglichkeit mit bis zu 2 Millionen Biegezyklen und einem minimalen Biegeradius von zehnfachem Kabeldurchmesser qualifiziert diese Leitung für Anwendungen in Bewegungsbahnen wie Verpackungsmaschinen, Roboterarmen und Förderanlagen. Der winklige M12A-Stecker mit offener Leitungsendseite ermöglicht die flexible Montage in beengten Schaltschrankräumen und an beweglichen Anlagenteilen.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Aktor-Verdrahtung in Industrierobotern, die Feldgeräteanschlussleitung in dezentralisierten Steuerungen und die Signalverbindung in schwierigen Umgebungen mit chemischer oder mechanischer Beanspruchung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6200 kg
|
| Artikelgewicht: |
0,6200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 10,00 × 10,00 cm |
Technische Daten
Technische Daten
| Betriebsspannung |
AC/DC 250 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
| Leitungslänge |
10 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M12-Stecker - offenes Leitungsende |
| Polzahl |
5 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
1 Nm |
Allgemein
| Betriebsspannung |
AC/DC 250 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
Schleppkettentauglich
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
Kabel
| Leitungslänge |
10 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M12-Stecker - offenes Leitungsende |
| Polzahl |
5 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
1 Nm |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
HU |
| GTIN |
4045454941710 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121609 |
| eCl@ss 10.0 |
27-06-03-11 |
| eCl@ss 9.0 |
27-06-03-11 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c) |
| SCIP notification number (Austria) |
c20ddc49-7a05-4483-bc54-416037aa812a |
| SCIP notification number (Belgium) |
667ec1a8-994e-4e82-b192-807499a6424a |
| SCIP notification number (Bulgaria) |
6730868f-390c-436e-9c94-fa17854e06fb |
| SCIP notification number (Czech Republic) |
21b05b96-4d54-462d-8e9c-a7c044afc343 |
| SCIP notification number (Denmark) |
b23a7cc4-cfb6-4bd3-9c64-b7810836e874 |
| SCIP notification number (Finland) |
4ca63baf-2343-4d13-8105-01d5c1f62a86 |
| SCIP notification number (France) |
6e591dec-0e22-4f22-95c6-045fff279478 |
| SCIP notification number (Germany) |
d635e982-36cd-4b3f-81e8-4a670fe3f616 |
| SCIP notification number (Hungary) |
7ea27e1c-6506-4bf5-944f-e061965d9ec0 |
| SCIP notification number (Italy) |
ba8f5570-37d4-46b0-aefc-922fe8a8cca1 |
| SCIP notification number (Netherlands) |
6388b7be-f01f-492e-b6de-b27a262e3a60 |
| SCIP notification number (Poland) |
b98c0e59-7feb-4fda-96d8-498dbcd29731 |
| SCIP notification number (Romania) |
5adaba19-38ac-4176-a1e9-e51713f3a2b3 |
| SCIP notification number (Sweden) |
4d947e32-0dfe-48cd-8a4d-053e00b25238 |
