Produktbeschreibung

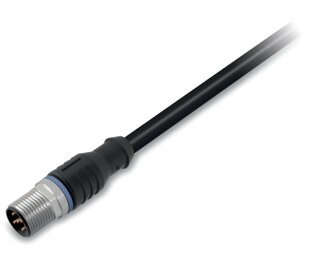

Die Sensor-Aktorleitung 756-5311/050-015 von WAGO ist eine konfektionierte M12A-Verbindungsleitung mit axial angebrachtem 5-poligem Stecker und offenem Leitungsende. Die Leitung ist 1,5 m lang und dimensioniert für Betriebsspannungen bis 250 V AC/DC sowie Betriebsströme bis 4 A bei einer Bemessungsstoßspannung von 1,5 kV. Der Isolationswiderstand beträgt über 10? Ohm, der Durchgangswiderstand maximal 10 mOhm. Das Kabel ist mit einem halogenfrei formulierten Polyurethan-Mantel nach DIN VDE 0472 Teil 815 und flammwidrig nach IEC 332-2 ausgestattet und bietet sehr gute Resistenz gegen Mikroben, Hydrolyse, Öl, Chemikalien, Ozon und UV-Strahlung. Die Leitung besteht aus feindrahtige Kupferlitze (42 × 0,1 mm) mit PP9Y-Isolierung und ist mit CuSn-Kontakten versehen.
Anwendungsbereiche
Typische Einsatzfelder sind die Anbindung von induktiven Näherungsschaltern, Drucksensoren und Durchflussmessern an Steuerungen in Verpackungsmaschinen sowie die Verdrahtung von Temperaturfühlern in Kunststoffspritzmaschinen über zentrale Verteiler. Im Schaltschrankbau wird die Leitung häufig zur Sensoranbindung in dezentralen I/O-Modulen verwendet. Die Ausführung als schleppkettentauglich mit einem minimalen Biegeradius von 10 × Kabeldurchmesser und bis zu 2 Millionen Biegezyklen macht sie besonders geeignet für bewegliche Installationen in Energieketten an Handlingsgeräten und Portalrobotern.
Vorteile gegenüber Alternativen
Im Unterschied zu unkonfektionierten Leitungen entfällt die Vor-Ort-Verdrahtung des M12-Steckers, was Montagezeit in der Schaltanlagenfertigung spart und die Fehlerquote reduziert. Für Umgebungen mit erhöhten chemischen Anforderungen bietet die halogenfrei formulierte PUR-Außenseele zusätzliche Sicherheit in Bezug auf Brandgasfreisetzung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0560 kg
|
| Artikelgewicht: |
0,0560 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,30 × 26,30 × 1,80 cm |
Technische Daten
Technische Daten
| Betriebsspannung |
AC/DC 250 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
| Leitungslänge |
1,5 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M12-Stecker - offenes Leitungsende |
| Polzahl |
5 |
| Leitungsanschlussrichtung zur Steckrichtung |
0° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
1 Nm |
Allgemein
| Betriebsspannung |
AC/DC 250 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
Schleppkettentauglich
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
Kabel
| Leitungslänge |
1,5 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M12-Stecker - offenes Leitungsende |
| Polzahl |
5 |
| Leitungsanschlussrichtung zur Steckrichtung |
0° |
| Steckgesichtkodierung Leitung/Adapter 1 1 |
A-kodiert |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
1 Nm |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
HU |
| GTIN |
4045454942120 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| eCl@ss 10.0 |
27-06-03-11 |
| eCl@ss 9.0 |
27-06-03-11 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c) |
| SCIP notification number (Austria) |
e3bdf7bb-7036-4ad8-a74c-a019918fa824 |
| SCIP notification number (Belgium) |
82a42cd0-3a1b-46d5-8012-bf901fd1a73b |
| SCIP notification number (Bulgaria) |
6b861051-b383-42fa-986b-1d22ebdecdae |
| SCIP notification number (Czech Republic) |
2cd1b804-e0fe-4d27-81fd-5dfac93548ae |
| SCIP notification number (Denmark) |
c0a84548-9cb9-4988-812b-205952ee57a5 |
| SCIP notification number (Finland) |
c17eac7d-f697-4f5d-b4d6-c49447c9c4b5 |
| SCIP notification number (France) |
7a266d69-aa93-4ea6-9ef1-2a73541b2195 |
| SCIP notification number (Germany) |
055453fe-9c5e-4d19-bcc5-6b367dc1525d |
| SCIP notification number (Hungary) |
7d615d14-61ed-425d-8e60-6d4dd8e1d85e |
| SCIP notification number (Italy) |
e91bb1fa-92d2-477f-ba5c-338d7114c5ab |
| SCIP notification number (Netherlands) |
a407e5fb-ef0c-4ba5-9ff1-9f83383b5235 |
| SCIP notification number (Poland) |
4c77f2cb-5e54-4bf0-9412-0b289f8d1564 |
| SCIP notification number (Romania) |
34799791-4278-41a3-bb1e-01cbaf0125d9 |
| SCIP notification number (Sweden) |
bfaafa47-47e6-4205-83c8-a436a057b1b0 |
