Produktbeschreibung

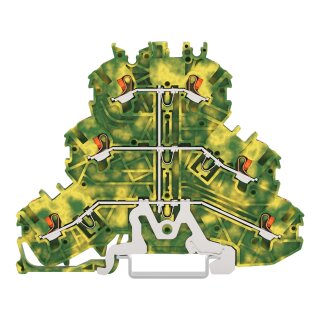

Die Dreistockklemme 2200-3207 von WAGO ist eine 6-Leiter-Schutzleiterklemme mit integriertem Drücker für die werkzeuglose Verdrahtung. Sie verfügt über drei Anschlussstellen mit Push-in CAGE CLAMP®-Technik und ist auf Nennquerschnitt 1 mm² ausgelegt, wobei eindrähtige Leiter von 0,14 bis 1,5 mm² angeschlossen werden können. Das Gehäuse aus Polyamid (PA66) mit V0-Brennbarkeitsklasse und die grün-gelbe Kennzeichnung als PE-Leiter erfüllen strikte Sicherheitsanforderungen. Die Klemme ist für Tragschienen 35 × 15 und 35 × 7,5 mm montierbar und intern gebrückt, was die Parallelschaltung vereinfacht. Der Arbeitstemperaturbereich liegt zwischen -60 °C und +105 °C, die Verarbeitungstemperatur zwischen -35 °C und +85 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die PE-Verdrahtung in Schaltschränken für Frequenzumrichter sowie die Schutzleiter-Parallelisierung in Verteileranlagen und Automatisierungsanlagen. Die Klemme ist für Anwendungen der Zündschutzart Ex e II geeignet, was sie für bestimmte explosionsgefährdete Bereiche nutzbar macht.
Vorteile gegenüber Alternativen
Im Vergleich zu geschraubten Schutzleiterklemmen ermöglicht die Push-in-Technologie schnellere Verdrahtung ohne Werkzeug und reduzierten Verdrahtungsaufwand in dichten Schaltschränken. Eine Abisolierlänge von 9 bis 11 mm ist erforderlich. Zubehör wie Beschriftungsträger sind erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6240 kg
|
| Artikelgewicht: |
0,0156 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,95 × 0,35 × 9,36 cm |
Technische Daten
Elektrische Daten
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Bemessungsdaten gemäß IEC/EN
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl der Ebenen |
3 |
| Anzahl Brückeraufnahmen |
5 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
3 |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
1 mm² |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 mm² / 20 AWG |
| Mehrdrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 20 ... 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 20 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
3 |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
1 mm² |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 mm² / 20 AWG |
| Mehrdrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 20 ... 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 20 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
Anschluss 2
| Anzahl Anschlussstellen |
3 |
Geometrische Daten
| Breite |
3,5 mm / 0.138 inch |
| Höhe |
93,6 mm / 3.685 inch |
| Tiefe ab Oberkante Tragschiene |
69,5 mm / 2.736 inch |
Mechanische Daten
| Potentialkennzeichnung |
PE |
| Montageart |
Tragschiene 35 x 15Tragschiene 35 x 7,5 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
grün-gelb |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,233MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
15,6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
40 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966382266 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
