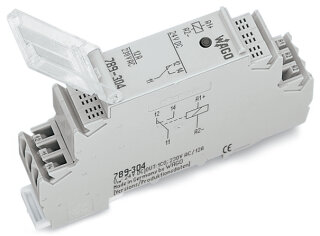

Relaismodul 789-304 DC 24 V 1 Wechsler 12 A grau

Relaismodul 789-304 DC 24 V 1 Wechsler 12 A grau

Artikelnummer: WAG-789-304
GTIN: 4045454313005
HAN: 789-304
Inhalt: 1 Stück

Relaismodul mit DC 24 V Eingangsspannung, 1 Wechsler und 12 A Grenzdauerstrom. CAGE CLAMP®-Anschluss, 17,5 mm Baubreite, Tragschienenmontage für.

28,34 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 52,13 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 789-304 von WAGO ist ein Schaltrelais für die Steuerung von Lastkreisen in Installationsverteilern und Schaltschränken. Die Eingangsnennspannung beträgt DC 24 V mit einem Eingangsspannungsbereich von -15 bis +10 Prozent. Das Modul verfügt über einen Wechslerkontakt mit AgNi-90/10-Kontaktwerkstoff und einem Grenzdauerstrom von 12 A. Die maximale Schaltspannung liegt bei AC 250 V, die maximale Schaltleistung bei AC 3000 VA. Die Anschlüsse erfolgen über CAGE CLAMP®-Technologie für Leiterquerschnitte von 0,2 bis 2,5 mm² (sowohl eindrähtiger als auch feindrähtiger Leiter). Das Modul ist mit einer roten Status-LED ausgestattet und misst 17,5 mm in der Breite bei 90 mm Höhe und 55 mm Tiefe. Die Montage erfolgt auf Tragschiene 35 mm mit Reiheneinbaugehäuse.

Anwendungsbereiche

Typische Anwendungen sind die Lichtsteuerung in Wohngebäuden, Hotels und Büros sowie die Schaltung von Lasten in Industrieanlagen. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 5 kVeff (AC, 1 min), die Schutzart ist IP20. Betriebstemperaturbereich: -25 bis +40 °C. Das Modul ist nach EN 60664-1 zertifiziert und ermöglicht sichere Schaltoperationen in Niederspannungsinstallationen und Automatisierungsanwendungen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0505 kg
Artikelgewicht:	0,0505 kg
Abmessungen ( Länge × Breite × Höhe ):	5,50 × 1,75 × 9,00 cm

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	-15 ... +10 %
Eingangsnennstrom bei UN	19 mA
Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	12 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 3000 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	8 ms
Rückfallzeit typ.	6 ms
Prellzeit typ.	6 ms
Lebensdauer, mechanisch	3 x 10? Schaltspiele
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	-15 ... +10 %
Eingangsnennstrom bei UN	19 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	12 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 3000 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	8 ms
Rückfallzeit typ.	6 ms
Prellzeit typ.	6 ms
Lebensdauer, mechanisch	3 x 10? Schaltspiele

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	CAGE CLAMP®
Eindrähtiger Leiter	0,2 ... 2,5 mm² / 24 ... 14 AWG
Feindrähtiger Leiter	0,2 ... 2,5 mm² / 24 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	17,5 mm / 0.689 inch
Höhe	90 mm / 3.543 inch
Tiefe ab Oberkante Tragschiene	55 mm / 2.165 inch

Mechanische Daten

Gehäusebauform	Reiheneinbaugehäuse
Montageart	Tragschiene 35

Werkstoffdaten

Farbe	grau
Brandlast	0,69MJ
Gewicht	50,5 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-25 ... +40 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Verarbeitungstemperatur	-25 ... +50 °C

Normen und Bestimmungen

Normen/Bestimmungen	EN 60664-1

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454313005
Zolltarifnummer	85364900990

Produktklassifikation

UNSPSC	39122334
eCl@ss 10.0	27-14-23-09
eCl@ss 9.0	27-14-23-09
ETIM 9.0	EC001437
ETIM 10.0	EC001437
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Bulgaria)	81fd0708-5f68-4ccb-83ad-a014ea747d03
SCIP notification number (Czech Republic)	5c638e88-ba32-4c27-839c-eb644c0e6410
