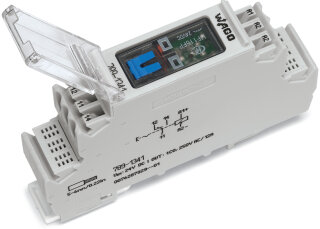

Relaismodul 789-1341 DC 24 V 1 Wechsler 12 A CAGE CLAMP

Relaismodul 789-1341 DC 24 V 1 Wechsler 12 A CAGE CLAMP

Artikelnummer: WAG-789-1341
GTIN: 4050821386728
HAN: 789-1341
Inhalt: 1 Stück

Relaismodul mit 1 Wechsler, Eingangsspannung DC 24 V, Grenzdauerstrom 12 A, CAGE CLAMP-Anschluss. Für Steuerstromkreise in Schaltschränken und Steuerverteilern.

34,06 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 62,67 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 789-1341 von WAGO ist ein kompaktes Schaltrelais für die Auslösung von Laststromkreisen über DC 24 V Steuerkreise. Mit einem Wechsler für Umschaltvorgänge und einem Grenzdauerstrom von 12 A schaltet das Modul AC-Lasten bis 250 V und 3000 VA (ohmsch). Der Eingangsnennstrom beträgt nur 17 mA, die Eingangsspannung liegt bei DC 24 V mit einem Toleranzbereich von ±10 %. Die Kontaktwerkstoffe sind AgNi (Silber-Nickel), was eine lange Kontaktlebensdauer und Schaltübergänge gewährleistet. Das Gehäuse ist ein Reiheneinbaugehäuse mit 17,5 mm Breite, das auf Tragschienen 35 mm montiert wird. Die Anschlüsse erfolgen über CAGE CLAMP-Klemmen für Leiterquerschnitte von 0,2 bis 2,5 mm² (fein- und eindrahtig). Die rote LED-Statusanzeige signalisiert den Schaltzustand optisch. Das Relaismodul

Anwendungsbereiche

wird typischerweise in Steuerungsverteilern zur Auslösung von Motor-Schützen, Magnetventilen und Heizkreisen eingesetzt. Auch in der Mess- und Steuertechnik findet das Modul Anwendung, etwa bei der Fernauslösung von Laststromkreisen aus SPS-Systemen heraus.

Vorteile gegenüber Alternativen

Im Unterschied zu integrierten Halbleiter-Ausgängen bietet die Relais-Ausgangskarte galvanische Trennung zwischen Steuer- und Lastkreis, was in sicherheitskritischen Anwendungen notwendig ist. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt AC 3,5 kVeff (1 min), der Verschmutzungsgrad ist 2. Betriebstemperaturbereich: -25 bis +50 °C.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0508 kg
Artikelgewicht:	0,0508 kg
Abmessungen ( Länge × Breite × Höhe ):	5,50 × 1,75 × 9,00 cm

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	17 mA
Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi
Grenzdauerstrom	12 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 0,02 s; (AC) 24 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 3000 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	15 ms
Rückfallzeit typ.	8 ms
Prellzeit typ.	6 ms
Lebensdauer, mechanisch	5 x 10? Schaltspiele
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	17 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi
Grenzdauerstrom	12 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 0,02 s; (AC) 24 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 3000 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	15 ms
Rückfallzeit typ.	8 ms
Prellzeit typ.	6 ms
Lebensdauer, mechanisch	5 x 10? Schaltspiele

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	3,5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	CAGE CLAMP®
Eindrähtiger Leiter	0,2 ... 2,5 mm² / 24 ... 14 AWG
Feindrähtiger Leiter	0,2 ... 2,5 mm² / 24 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	17,5 mm / 0.689 inch
Höhe	90 mm / 3.543 inch
Tiefe ab Oberkante Tragschiene	55 mm / 2.165 inch

Mechanische Daten

Gehäusebauform	Reiheneinbaugehäuse
Montageart	Tragschiene 35

Werkstoffdaten

Brandlast	0,681MJ
Gewicht	50,8 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-25 ... +50 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C

Normen und Bestimmungen

Normen/Bestimmungen	EN 60664-1

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4050821386728
Zolltarifnummer	85364900990

Produktklassifikation

UNSPSC	39122334
eCl@ss 10.0	27-14-23-09
eCl@ss 9.0	27-14-23-09
ETIM 9.0	EC001437
ETIM 10.0	EC001437
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Bulgaria)	5cf6c72e-7f41-417b-b92d-3f6f266fbfee
SCIP notification number (Czech Republic)	08bfecbe-d802-4595-87a4-e46bf334dc13
