Produktbeschreibung

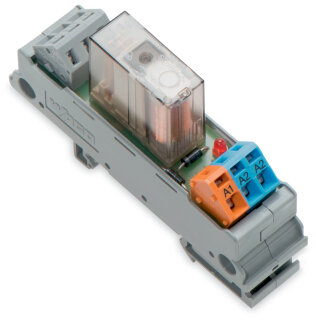

Das Relaismodul 288-504 von WAGO ist eine Schaltrelais-Baugruppe für die Ansteuerung von Signalleuchten und Schaltaufgaben in Steuerverteilern. Die Eingangsnennspannung beträgt AC/DC 24 V mit einem Eingangsspannungsbereich von ±10 %, der Eingangsnennstrom liegt bei 22 mA. Das Modul verfügt über 1 Wechsler mit AgNi-90/10-Kontaktwerkstoff und einem Grenzdauerstrom von 6 A. Die maximale Schaltspannung beträgt AC 250 V, die maximale Schaltleistung (ohmsch) AC 1500 VA. Die Abisolierlänge beträgt 5 bis 6 mm, die Anschlusstechnik erfolgt über CAGE CLAMP mit Leiterquerschnitten von 0,08 bis 2,5 mm² (ein- und feindrahtig).
Anwendungsbereiche
Typische Einsatzfelder sind die Schaltung von Signallampenschaltkreisen in Verpackungsmaschinen und Förderanlagen sowie die Steuerung von Betriebsmittel-Signalisierungen in dezentralen Automatisierungsanlagen. Das Relaismodul arbeitet bei einer Umgebungstemperatur von -25 bis +40 °C und wird auf die genormte Hutschiene 35 mm montiert. Mit einer Baubreite von nur 20,5 mm und einer roten Statusanzeige ist das Modul platzsparend in modernen Schaltschrank-Layouts zu integrieren.
Vorteile gegenüber Alternativen
Im Unterschied zu rein elektronischen Optokoppler-Ausgängen bietet das Relaismodul galvanische Trennung und ermöglicht damit sicher die Schaltung von AC-Lasten bis 250 V ohne zusätzliche Schutzschaltung. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 4 kVeff, was EN 60664-1 erfüllt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2045 kg
|
| Artikelgewicht: |
0,0409 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,80 × 2,05 × 8,50 cm |
| Technische Daten: |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
AC/DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
22 mA
|
| Anzahl Wechsler/Umschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgNi 90/10 |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 16 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA |
| Ansprechzeit typ. |
9 ms
|
| Rückfallzeit typ. |
3 ms
|
| Prellzeit typ. |
2 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
30 x 10? Schaltspiele |
Steuerkreis
| Eingangsnennspannung UN |
AC/DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
22 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgNi 90/10 |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 16 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA |
| Ansprechzeit typ. |
9 ms
|
| Rückfallzeit typ. |
3 ms
|
| Prellzeit typ. |
2 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
30 x 10? Schaltspiele |
Sicherheit und Schutz
| Bemessungsspannung |
300 V
|
| Bemessungsstoßspannung |
2,5 kV
|
| Verschmutzungsgrad |
2 |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
4 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
Anschlussdaten
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO-Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
20,5 mm / 0.807 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
48 mm / 1.89 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Farbe |
grau |
| Brandlast |
0,845MJ |
| Gewicht |
40,9 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +40 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +80 °C |
| Verarbeitungstemperatur |
-25 ... +50 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 60664-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
5 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143559119 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
c024fba9-4188-4127-bacb-a9f90db96385 |
| SCIP notification number (Belgium) |
efae4752-1ab1-4399-8ff6-edd4e73328c4 |
| SCIP notification number (Bulgaria) |
5d8189a1-9eac-4135-8e14-44b02d721b1d |
| SCIP notification number (Czech Republic) |
50435791-35a5-4f61-a829-f97a4a78c2d3 |
| SCIP notification number (Denmark) |
068cc4a1-be62-46a1-b09b-6c60a73b71a0 |
| SCIP notification number (Finland) |
57b30845-058b-4220-8191-d3f37eb906bc |
| SCIP notification number (France) |
6c4629c1-c311-455c-a333-4484ac7a295b |
| SCIP notification number (Germany) |
0efaaed1-9d6f-460d-985b-4439ed1cd0b4 |
| SCIP notification number (Hungary) |
4e2d74da-0e17-4710-826a-70dc0806c811 |
| SCIP notification number (Italy) |
c04d95da-c90e-43ee-b9a3-d4d89c940b91 |
| SCIP notification number (Netherlands) |
71ecd37d-daa7-44c9-a7a4-a48acaaa7359 |
| SCIP notification number (Poland) |
2354700b-0086-48c9-ac46-91756ca95906 |
| SCIP notification number (Romania) |
862d41bf-248f-48f6-9b8a-90b50c403935 |
| SCIP notification number (Sweden) |
9a647a66-17ff-4445-a6c5-08118537ed63 |
|
