Produktbeschreibung

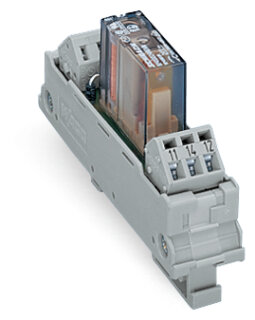

Das Relaismodul 288-380 ist ein bistabiles Schaltrelais mit DC 24 V Eingangsnennspannung und 51 mA Eingangsnennstrom. Es verfügt über einen Wechsler mit AgNi 90/10-Kontaktwerkstoff und einen Grenzdauerstrom von 6 A bei AC 250 V Schaltspannung. Die maximale ohmsche Schaltleistung beträgt 1500 VA. Das Modul nutzt die WAGO-CAGE-CLAMP-Anschlusstechnik (Serie 236) für Leiterquerschnitte von 0,08 bis 2,5 mm² ohne Werkzeug. Die Baubreite von 20,5 mm ermöglicht kompakte Montage auf der Hutschiene. Das Relaismodul ist für Umgebungstemperaturen von –25 bis +40 °C ausgelegt und weist verstärkte Isolierung zwischen Steuer- und Lastkreis auf, mit einer Spannungsfestigkeit von 4 kVeff (AC, 1 min).
Anwendungsbereiche
Typische Anwendungen sind die Schaltlogik in Verpackungsmaschinen, die bistabile Speicherfunktion in Förderanlagenteilern oder die Steuerstromkreis-Schaltung in dezentralen Automatisierungsanwendungen. Durch die getrennte Betätigung über die Eingänge A1 (Setzen) und A2 (Rücksetzen) eignet sich das Modul besonders für Speicher- und Sperrfunktionen ohne zusätzliche Hilfskontakte. Das Relaismodul ist für Verschmutzungsgrad 2 und Überspannungskategorie II geeignet.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4340 kg
|
| Artikelgewicht: |
0,0434 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,80 × 2,05 × 8,50 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
-15 ... +20 % |
| Eingangsnennstrom bei UN |
51 mA
|
| Funktionen |
Setzen (Kontakte 11-14 geschlossen): A1Rücksetzen (Kontakte 11-12 geschlossen): A2 |
| Anzahl Wechsler/Umschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgNi 90/10 |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 30 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
10 ms
|
| Prellzeit typ. |
6 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
10 x 10³ Schaltspiele |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
-15 ... +20 % |
| Eingangsnennstrom bei UN |
51 mA
|
| Funktionen |
Setzen (Kontakte 11-14 geschlossen): A1Rücksetzen (Kontakte 11-12 geschlossen): A2 |
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgNi 90/10 |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 30 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
10 ms
|
| Prellzeit typ. |
6 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
10 x 10³ Schaltspiele |
Sicherheit und Schutz
| Bemessungsspannung |
300 V
|
| Überspannungskategorie |
II |
| Verschmutzungsgrad |
2 |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
4 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Art der Isolierung (Steuer-/Lastkreis) |
Verstärkte Isolierung (sichere Trennung) |
| Art der Isolierung (benachbarte Geräte) |
Verstärkte Isolierung (sichere Trennung) |
Anschlussdaten
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO-Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
20,5 mm / 0.807 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
48 mm / 1.89 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Farbe |
grau |
| Brandlast |
0,49MJ |
| Gewicht |
43,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +40 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +70 °C |
| Verarbeitungstemperatur |
-25 ... +50 °C |
| Relative Feuchte |
5 ... 75 % (nicht betauend) |
| Einsatzhöhe max. |
2000 m
|
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61010-2-201 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966422979 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
7(a) |
| SCIP notification number (Austria) |
a5b3ae50-4f44-47f4-95c9-4519509f2abe |
| SCIP notification number (Belgium) |
765615a9-f061-4b0f-a321-ce532a423926 |
| SCIP notification number (Bulgaria) |
15b04e1d-5280-424b-aaf1-e50aadce638a |
| SCIP notification number (Czech Republic) |
8cb4fd08-a632-4f45-9e3f-f50d5b96043a |
| SCIP notification number (Denmark) |
6eeb7438-708a-412c-b980-ec3c618a87a5 |
| SCIP notification number (Finland) |
5267cfa2-b733-4762-aab1-e457b89475a5 |
| SCIP notification number (France) |
bd03b5da-e060-4cf4-8483-32ed9cec555c |
| SCIP notification number (Germany) |
1af4145a-196a-459e-97d1-a835744862de |
| SCIP notification number (Hungary) |
c2761d3f-586f-41f0-8a3c-2dd81381834e |
| SCIP notification number (Italy) |
86e291f0-0375-488d-a188-7873e5c3243b |
| SCIP notification number (Netherlands) |
de4b9e41-df30-4bc0-be4f-6a7b10a1fcb6 |
| SCIP notification number (Poland) |
9d3fd4ea-0e20-4daa-92dc-6935748be454 |
| SCIP notification number (Romania) |
14491d47-101e-49d0-986f-cfa55dd12d6a |
| SCIP notification number (Sweden) |
18902426-d3fc-4ede-85b7-333d16575c85 |
