Produktbeschreibung

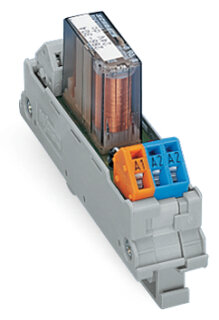

Das Relaismodul WAGO 288-320 ist ein kompaktes Schaltrelais für die dezentralisierte Steuerung von Lasten in Schaltschränken und Steuerungsverteilern. Das Modul wird mit einer Eingangsnennspannung von DC 24 V betrieben, der Eingangsnennstrom beträgt 22 mA bei einem zulässigen Spannungsbereich von ±10 %. Das Relais verfügt über einen Schließer mit AgSnO2-Kontaktwerkstoff und einem Grenzdauerstrom von 16 A. Die maximale Schaltspannung liegt bei AC 400 V mit einer maximalen Schaltleistung von AC 4000 VA. Die Anschlussleitungen werden mittels CAGE CLAMP®-Klemmen der WAGO-Serie 236 angeschlossen; das Modul akzeptiert eingadrig und mehradrig Leiter im Bereich von 0,08 bis 2,5 mm² mit einer Abisolierlänge von 5 bis 6 mm. Das Modul wird auf die Hutschiene 35 mm montiert und hat eine kompakte Breite von 20,5 mm, wodurch mehrere Module nebeneinander Platz finden.
Anwendungsbereiche
Typische Anwendungsfelder sind die Steuerung von Lampenlasten und die Schaltung von Magnetventilen in Verpackungsmaschinen sowie die Schaltung von Beleuchtung und kleineren Antrieben in Förderanlagen. Das Relaismodul erfüllt EN 61010-2-201 und bietet eine Spannungsfestigkeit zwischen Steuer- und Lastkreis von 3 kVeff (AC, 1 Minute), was eine sichere Entkopplung zwischen Steuer- und Lastseite gewährleistet. Der Verschmutzungsgrad 2 und die Überspannungskategorie II machen das Modul für industrielle Umgebungen geeignet.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0174 kg
|
| Artikelgewicht: |
0,0174 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,70 × 2,05 × 8,50 cm |
| Technische Daten: |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
22 mA
|
| Anzahl Schließer/Einschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
16 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 25 A / 4 s |
| Schaltspannung max. |
AC 400 V |
| Schaltleistung (ohmsch) max. |
AC 4000 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
8 ms
|
| Rückfallzeit typ. |
2 ms
|
| Prellzeit typ. |
2 ms
|
| Lebensdauer, mechanisch |
30 x 10? Schaltspiele |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
22 mA
|
Lastkreis
| Anzahl Schließer/Einschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
16 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 25 A / 4 s |
| Schaltspannung max. |
AC 400 V |
| Schaltleistung (ohmsch) max. |
AC 4000 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
8 ms
|
| Rückfallzeit typ. |
2 ms
|
| Prellzeit typ. |
2 ms
|
| Lebensdauer, mechanisch |
30 x 10? Schaltspiele |
Sicherheit und Schutz
| Bemessungsspannung |
300 V
|
| Bemessungsstoßspannung |
4 kV
|
| Überspannungskategorie |
II |
| Verschmutzungsgrad |
2 |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
3 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Art der Isolierung (Steuer-/Lastkreis) |
Verstärkte Isolierung (sichere Trennung) |
| Art der Isolierung (zwischen benachbarten Geräten gleichen Typs) |
Verstärkte Isolierung (sichere Trennung) |
Anschlussdaten
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO-Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
20,5 mm / 0.807 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
47 mm / 1.85 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Brandlast |
0,49MJ |
| Gewicht |
17,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +40 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +70 °C |
| Verarbeitungstemperatur |
-25 ... +50 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61010-2-201 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454362492 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
7(a) |
| SCIP notification number (Austria) |
87a1da90-7ef9-4daf-8a5f-a8146a38ebb7 |
| SCIP notification number (Belgium) |
a5ec296d-71cb-4bd9-937b-aa0fd266dc94 |
| SCIP notification number (Bulgaria) |
654805e2-ca56-4bea-b040-92f836ebe94c |
| SCIP notification number (Czech Republic) |
f0143311-fe55-4984-89cc-3bec355a1d74 |
| SCIP notification number (Denmark) |
d842c17f-bd2e-4fc3-b8f8-b479662d8a69 |
| SCIP notification number (Finland) |
119c8c06-5bd5-4c50-b0b0-1450cc2c3485 |
| SCIP notification number (France) |
e9457767-c369-4282-810c-8ffd6aeb1312 |
| SCIP notification number (Germany) |
26ac1af8-1f13-4c1e-93a7-182339e9ab2a |
| SCIP notification number (Hungary) |
c1e792b4-a3c3-4588-9961-c9b6c92b9f1f |
| SCIP notification number (Italy) |
a154d057-a067-4b77-bc87-2fe4e05bb71b |
| SCIP notification number (Netherlands) |
83c45180-a7d9-46c2-b289-07e354bfd7b2 |
| SCIP notification number (Poland) |
ed3246a7-c8e9-4776-b82b-9e9269447f56 |
| SCIP notification number (Romania) |
0f2155a6-15bd-425b-9099-8e96818463bb |
| SCIP notification number (Sweden) |
19fdef96-3c43-4e4b-8d3a-5bc647bfb1d0 |
|
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
22 mA
|
| Anzahl Schließer/Einschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
16 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 25 A / 4 s |
| Schaltspannung max. |
AC 400 V |
| Schaltleistung (ohmsch) max. |
AC 4000 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
8 ms
|
| Rückfallzeit typ. |
2 ms
|
| Prellzeit typ. |
2 ms
|
| Lebensdauer, mechanisch |
30 x 10? Schaltspiele |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
22 mA
|
Lastkreis
| Anzahl Schließer/Einschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
16 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 25 A / 4 s |
| Schaltspannung max. |
AC 400 V |
| Schaltleistung (ohmsch) max. |
AC 4000 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
8 ms
|
| Rückfallzeit typ. |
2 ms
|
| Prellzeit typ. |
2 ms
|
| Lebensdauer, mechanisch |
30 x 10? Schaltspiele |
Sicherheit und Schutz
| Bemessungsspannung |
300 V
|
| Bemessungsstoßspannung |
4 kV
|
| Überspannungskategorie |
II |
| Verschmutzungsgrad |
2 |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
3 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Art der Isolierung (Steuer-/Lastkreis) |
Verstärkte Isolierung (sichere Trennung) |
| Art der Isolierung (zwischen benachbarten Geräten gleichen Typs) |
Verstärkte Isolierung (sichere Trennung) |
Anschlussdaten
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO-Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
20,5 mm / 0.807 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
47 mm / 1.85 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Brandlast |
0,49MJ |
| Gewicht |
17,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +40 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +70 °C |
| Verarbeitungstemperatur |
-25 ... +50 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61010-2-201 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454362492 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
7(a) |
| SCIP notification number (Austria) |
87a1da90-7ef9-4daf-8a5f-a8146a38ebb7 |
| SCIP notification number (Belgium) |
a5ec296d-71cb-4bd9-937b-aa0fd266dc94 |
| SCIP notification number (Bulgaria) |
654805e2-ca56-4bea-b040-92f836ebe94c |
| SCIP notification number (Czech Republic) |
f0143311-fe55-4984-89cc-3bec355a1d74 |
| SCIP notification number (Denmark) |
d842c17f-bd2e-4fc3-b8f8-b479662d8a69 |
| SCIP notification number (Finland) |
119c8c06-5bd5-4c50-b0b0-1450cc2c3485 |
| SCIP notification number (France) |
e9457767-c369-4282-810c-8ffd6aeb1312 |
| SCIP notification number (Germany) |
26ac1af8-1f13-4c1e-93a7-182339e9ab2a |
| SCIP notification number (Hungary) |
c1e792b4-a3c3-4588-9961-c9b6c92b9f1f |
| SCIP notification number (Italy) |
a154d057-a067-4b77-bc87-2fe4e05bb71b |
| SCIP notification number (Netherlands) |
83c45180-a7d9-46c2-b289-07e354bfd7b2 |
| SCIP notification number (Poland) |
ed3246a7-c8e9-4776-b82b-9e9269447f56 |
| SCIP notification number (Romania) |
0f2155a6-15bd-425b-9099-8e96818463bb |
| SCIP notification number (Sweden) |
19fdef96-3c43-4e4b-8d3a-5bc647bfb1d0 |
