Produktbeschreibung

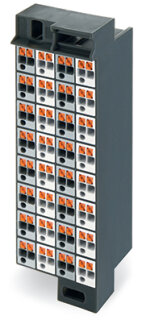

Die Rangierwabe 726-772 von WAGO ist eine 32-polige Verteilwabe mit Push-in CAGE CLAMP Anschlusstechnik für sichere und schnelle Verdrahtung in 19"-Schaltschrank-Gestellen. Die Wabe unterstützt Bemessungsstrom von 10 A, Bemessungsspannung von 800 V und Bemessungsstoßspannung von 8 kV nach Überspannungskategorie III / Verschmutzungsgrad 3. Sie akzeptiert Leiterquerschnitte von 0,2 bis 1,5 mm² für starre und feindrähtige Leiter; feindrähtiger mit Aderendhülse auch mit Kunststoffkragen für 0,25 bis 1 mm². Die Abisolierlänge beträgt 10 mm, Betätigung erfolgt über Drücker ohne Werkzeug. Typische
Anwendungsbereiche
Einsatzbereiche sind die Frontverdrahtung von Steuerungsverteilern in Verpackungsmaschinen und Förderanlagen sowie die Signal- und Sensor-Anbindung in dezentralen Feldbus-Peripheriegeräten. Die Rangierwabe reduziert Verschaltfehler durch ihre klare Polanordnung mit Aufdruck 33–64 und ermöglicht flexible Erweiterung von Schaltschrank-Topologien. Abmessungen: 34,6 × 131,9 × 33,4 mm (B × H × T).
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in CAGE CLAMP Technik direktes Aufstecken ohne Crimpen von Aderendhülsen und ohne Drehmoment-Kontrolle. Rangierwaben dieser Serie eignen sich besonders für SPS-Eingangsbeschaltungen und als Schnittstellenblock zwischen dezentralen Peripheriemodulen und der feldbus-gestützten Automation.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
3,7440 kg
|
| Artikelgewicht: |
0,1248 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,34 × 3,46 × 13,19 cm |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
10 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
10 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Anschlusstyp |
Seite 2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1 mm² / 22 ... 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² / 22 ... 16 AWG |
| Abisolierlänge |
10 mm / 0.39 inch |
| Polzahl |
32 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstyp |
Seite 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1 mm² / 22 ... 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² / 22 ... 16 AWG |
| Abisolierlänge |
10 mm / 0.39 inch |
| Polzahl |
32 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 2
| Anschlusstyp |
Seite 2 |
| Anzahl Anschlussstellen |
2 |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1 mm² / 22 ... 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² / 22 ... 16 AWG |
Geometrische Daten
| Breite |
34,6 mm / 1.362 inch |
| Höhe |
131,9 mm / 5.193 inch |
| Tiefe |
33,4 mm / 1.315 inch |
Mechanische Daten
| Aufdruck |
33 ... 64 |
| Bauform |
schmale Bauform |
Werkstoffdaten
| Farbe |
grau/weiß/dunkelgrau |
| Kammerfarbe |
grau/weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
1,472MJ |
| Gewicht |
124,8 g
|
Kaufmännische Daten
| VPE (UVPE) |
30 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143573986 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC001604 |
| ETIM 10.0 |
EC001604 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
