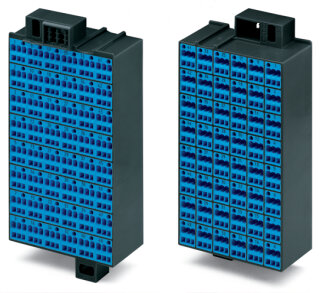

Rangierwabe 726-441 48-polig CAGE CLAMP blau

Artikelnummer: TN-A-778802
GTIN: 4066966340174
HAN: 726-441
Inhalt: 1 Stück

48-polige Rangierwabe mit CAGE CLAMP®-Anschluss für 0,08–1,5 mm² Leiterquerschnitte. Bemessungsstrom 10 A / 500 V, Frontverdrahtung, blau/dunkelgrau.

139,94 €

inkl. 19% USt. , zzgl.

● Bestellbar, Lieferzeit 3 - 6 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Rangierwabe 726-441 ist eine 48-polige Verdrahtungskomponente mit beidseitiger CAGE CLAMP®-Anschlusstechnik für strukturierte Kabelverteilung in Schaltschränken und Steuerungsverteilern. Die Wabe hat einen Bemessungsstrom von 10 A bei 500 V (Überspannungskategorie III), eine Bemessungsstoßspannung von 6 kV und arbeitet mit Frontverdrahtung. Anschlussquerschnitte reichen von 0,08 bis 1,5 mm² für Ein- und Mehrdrähter, die Abisolierlänge beträgt 8 bis 10 mm. Das Gehäuse aus Polyamid PA66 mit Isolierstoffgruppe I hat die Abmessungen 65,3 mm (B) × 132 mm (H) × 36,5 mm (T) und ist in blau/dunkelgrau gefärbt. Die durchgehend nummerierte Kammerkennzeichnung 1–48 auf beiden Seiten ermöglicht sichere und nachverfolgbare Verdrahtung. Im Photovoltaik-Schaltschrank kommt die Rangierwabe zur Verdrahtung von Sensor- und Signalleitungen zum WR-Steuermodul zum Einsatz; in Verpackungsmaschinen dient sie der übersichtlichen Verdrahtung von Steuersignalen zwischen SPS-Digitaleingängen und Feldgeräten. Die CAGE CLAMP®-Zugfederklemmen benötigen keine Aderendhülsen und ermöglichen schnelle, wartungsfreie Anschlüsse durch einfaches Betätigungswerkzeug – ohne Vorbehandlung des Leiters.

Anwendungsbereiche

Für Anwendungen der intrinsischen Sicherheit (Ex i) geeignet.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,2489 kg
Artikelgewicht:	0,2489 kg
Abmessungen ( Länge × Breite × Höhe ):	3,65 × 6,53 × 13,20 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	10 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	10 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Anschlusstyp	Seite 2
Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	3
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Polzahl	48
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstyp	Seite 1
Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	3
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Polzahl	48
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Anschlusstyp	Seite 2
Anzahl Anschlussstellen	3
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG

Geometrische Daten

Breite	65,3 mm / 2.571 inch
Höhe	132 mm / 5.197 inch
Tiefe	36,5 mm / 1.437 inch

Mechanische Daten

Aufdruck	1 ... 48

Werkstoffdaten

Farbe	blau/dunkelgrau
Kammerfarbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	3,405MJ
Gewicht	248,9 g

Kaufmännische Daten

Produktgruppe	12 (Rangiersysteme und Anschlussblöcke)
VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4066966340174
Zolltarifnummer	85369010000
