Produktbeschreibung

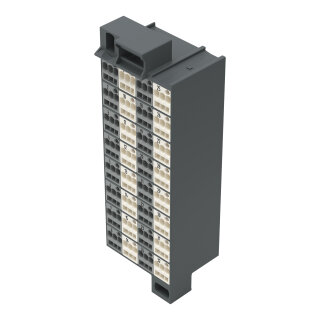

Die Rangierwabe 726-221 ist ein 32-poliges Verdrahtungsmodul mit beidseitigen CAGE CLAMP® Anschlussplätzen zur Frontverdrahtung in Schaltschränken. Die Wabe bietet auf Seite 1 drei Anschlussstellen für Leiterquerschnitte 0,08 bis 1,5 mm² und auf Seite 2 zwei Anschlussstellen für 0,08 bis 2,5 mm² (eindrähtiger und feindrähtiger Kupferleiter). Bemessungsspannung liegt bei 500 V (Überspannungskategorie III) mit Bemessungsstrom 10 A je Anschluss und Bemessungsstoßspannung 6 kV. Die Abisolierlänge beträgt 8 bis 10 mm, eine Betätigung erfolgt werkzeuggestützt ohne Aderendhülsen-Erfordernis. Abmessungen: 44 × 132 × 36,5 mm, Gehäuse aus Polyamid PA66 in grau/weiß/dunkelgrau mit Kammerkennzeichnung 1–32 senkrecht auf beiden Seiten.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Sensor-Aktor-Strängen in dezentralen Steuerungsverteilern, die Rangiering von SPS-Ein- und Ausgängen in Verpackungsmaschinen sowie die Feldbus-Peripherie-Ankopplung in Automatisierungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu herkömmlichen Schraubklemmen-Rangierwaben ermöglicht die CAGE CLAMP® Technik werkzeuglose Leiterbestückung und dauerhaft sichere, wartungsfreie Verbindungen ohne mechanische Verschleißteile. Die kompakte Bauform ermöglicht dichte Belegung auch in Schaltschränken mit beengten Platzverhältnissen, typisch bei Inline-Steuerungen in der Lebensmittel- oder Pharmaindustrie. Montage erfolgt auf DIN-Hutschiene oder als Blockkomponente im Verteiler.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
3,7340 kg
|
| Artikelgewicht: |
0,1867 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,65 × 4,40 × 13,20 cm |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
500 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
10 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
500 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
10 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Anschlusstyp |
Seite 2 |
| Anschlusstechnik |
CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
8 ... 10 mm / 0.31 ... 0.39 inch |
| Polzahl |
32 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstyp |
Seite 1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Anzahl Anschlussstellen |
3 |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Abisolierlänge |
8 ... 10 mm / 0.31 ... 0.39 inch |
| Polzahl |
32 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 2
| Anschlusstyp |
Seite 2 |
| Anzahl Anschlussstellen |
2 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
Geometrische Daten
| Breite |
44 mm / 1.732 inch |
| Höhe |
132 mm / 5.197 inch |
| Tiefe |
36,5 mm / 1.437 inch |
Mechanische Daten
Werkstoffdaten
| Farbe |
grau/weiß/dunkelgrau |
| Kammerfarbe |
grau/weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
2,426MJ |
| Gewicht |
186,7 g
|
Kaufmännische Daten
| VPE (UVPE) |
20 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966328776 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-24-26-08 |
| eCl@ss 9.0 |
27-24-26-08 |
| ETIM 9.0 |
EC001604 |
| ETIM 10.0 |
EC001604 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
