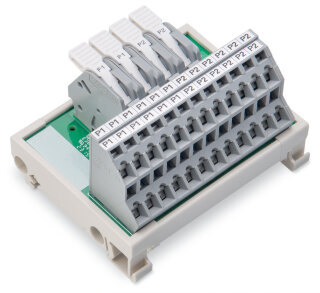

Potentialverteilermodul 830-800/000-316 2 Potentiale CAGE CLAMP grau

Potentialverteilermodul 830-800/000-316 2 Potentiale CAGE CLAMP grau

Artikelnummer: WAG-830-800/000-316
GTIN: 4055143380096
HAN: 830-800/000-316
Inhalt: 1 Stück

Potentialverteilermodul mit 2 Potentialen, je 2 Einspeiseklemmstellen und 12 Ausgangsklemmstellen. CAGE CLAMP-Anschlusstechnik, bis 250 V AC/DC, 30 A.

71,15 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 130,90 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Potentialverteilermodul 830-800/000-316 von WAGO ist ein Übergabemodul für die zentrale Potentialverteilung in Schaltschränken und Steuerungsverteilern. Das Modul verfügt über 2 unabhängige Potentiale, jedes mit 2 Einspeiseklemmstellen auf der Eingangsseite und 12 Ausgangsklemmstellen für die Signalverteilung. Die Eingangsklemmen (WAGO Serie 2706) akzeptieren Leiterquerschnitte von 0,5 bis 6 mm², während die Ausgangsklemmen (WAGO Serie 736) für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt sind. Mit der CAGE CLAMP-Anschlusstechnik und Hebelbetätigung erfolgt die Verdrahtung werkzeuglos und sichere Kontaktierung ist gewährleistet. Die elektrischen Parameter betragen maximal 250 V AC/DC, 10 A pro einzelnem Anschluss und 30 A als Summenstrom je Potential. Das Modul wird auf einer Hutschiene 35 mm montiert und arbeitet im Temperaturbereich von ?20 bis +50 °C bei einer relativen Feuchte bis 95 %. Typische

Anwendungsbereiche

Einsatzbereiche sind die Potentialverteilung in komplexen Schaltschränken, die Schaffung redundanter Versorgungsstrecken für Steuerstromkreise und die Vereinfachung der Verdrahtung in Maschinensteuerungen mit mehreren unabhängigen Stromkreisen. Die kompakte Gehäusebauform mit Montagesockel ermöglicht platzsparende Anordnung neben anderen Tragschienen-Modulen.

Vorteile gegenüber Alternativen

Im Unterschied zu einzelnen Durchgangsklemmleisten bietet dieses dedizierte Potentialverteilermodul eine strukturierte, redundante Potentialverteilung mit separat absicherbaren Einspeisepfaden und vereinfachter Instandhaltung. Zubehör wie Abdeckungen und Etikettenrahmen sind optional erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1016 kg
Artikelgewicht:	0,1016 kg
Abmessungen ( Länge × Breite × Höhe ):	3,80 × 6,90 × 5,50 cm

Technische Daten

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Strom pro Anschluss max.	10 A
Summenstrom pro Potential max.	30 A
Sonderfunktionen	mit je 2 Einspeiseklemmstellen; mit je 12 Ausgangsklemmstellen

Anschlussdaten

Gesamte Anzahl der Potentiale	2
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstyp	Ausgang
Steckrichtung	30°
Betätigungsart	Hebel
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Steckrichtung 2	vertikal

Anschluss 1

Anschlusstyp	Eingang
Steckrichtung	30°
Betätigungsart	Hebel
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 2706
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch

Anschluss 2

Anschlusstyp	Ausgang
Steckrichtung 2	vertikal
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	69 mm / 2.72 inch
Höhe	55 mm / 2.17 inch
Tiefe ab Oberkante Tragschiene	38 mm / 1.47 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Montagesockel

Werkstoffdaten

Farbe	grau
Brandlast	0,836MJ
Gewicht	101,6 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-20 ... +50 °C
Relative Feuchte	<= 95 % (ohne Betauung)

Normen und Bestimmungen

Normen/Bestimmungen	cULus 61010-2-201

Kaufmännische Daten

VPE (UVPE)	6 (1) St.
Verpackungsart	Karton
Ursprungsland	US
GTIN	4055143380096
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-52
eCl@ss 9.0	27-14-11-52
ETIM 9.0	EC002780
ETIM 10.0	EC002780
ECCN	EAR99

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
