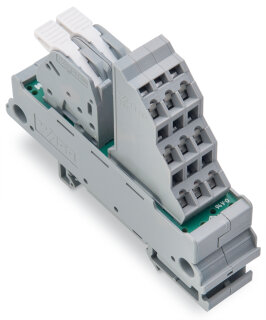

Potentialverteilermodul 830-800/000-314 1 Potential 2 Einspeiseklemmstellen

Potentialverteilermodul 830-800/000-314 1 Potential 2 Einspeiseklemmstellen

Artikelnummer: WAG-830-800/000-314
GTIN: 4055143379397
HAN: 830-800/000-314
Inhalt: 1 Stück

Potentialverteilermodul mit 1 Potential, 2 Einspeiseklemmstellen (0,5 bis 6 mm²) und 9 Ausgangsklemmstellen (0,08 bis 2,5 mm²).

31,79 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 58,49 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Potentialverteilermodul 830-800/000-314 von WAGO ist ein Übergabemodul für die dezentrale Potentialverteilung in Schaltschränken und Steuerungsverteilern. Das Modul verfügt über 1 Potential mit 2 Einspeiseklemmstellen für Leiterquerschnitte von 0,5 bis 6 mm² und 9 Ausgangsklemmstellen für Leiterquerschnitte von 0,08 bis 2,5 mm². Die maximale Strombelastung pro Anschluss liegt bei 10 A, der Summenstrom pro Potential beträgt bis zu 30 A bei Betriebsspannungen bis 250 V AC/DC. Die Anschlusstechnik erfolgt über CAGE CLAMP®-Klemmen (WAGO Serie 2706 für Eingänge, Serie 736 für Ausgänge) mit Hebelbetätigung und 5 bis 6 mm Abisolierlänge. Das Modul wird auf eine Hutschiene 35 mm montiert und hat eine Breite von 21 mm sowie eine Tiefe von 62 mm ab Oberkante Tragschiene.

Anwendungsbereiche

Typische Einsatzfelder sind die zentrale Potentialführung in Steuerungsverteilern für Förderanlagen, Verpackungsmaschinen und Automatisierungsanlagen sowie die Verteilung von Versorgungspotentialen in dezentralen Schaltschränken für Maschinenbau und Anlagenbau. Das Modul arbeitet im Temperaturbereich von -20 bis +50 °C und ist nach cULus 61010-2-201 zertifiziert. Die Ausführung in grau ermöglicht eine sichere Unterscheidung gegenüber anderen Potentialen bei Mehrpotential-Lösungen. Mit den zwei Einspeiseklemmstellen ermöglicht das Modul redundante oder parallele Potentialzuführung für höhere Stromaufnahmen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0626 kg
Artikelgewicht:	0,0626 kg
Abmessungen ( Länge × Breite × Höhe ):	6,20 × 2,10 × 8,50 cm

Technische Daten

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Strom pro Anschluss max.	10 A
Summenstrom pro Potential max.	30 A
Sonderfunktionen	mit 2 Einspeiseklemmstellen; mit 9 Ausgangsklemmstellen

Anschlussdaten

Gesamte Anzahl der Potentiale	1
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstyp	Ausgang
Steckrichtung	30°
Betätigungsart	Hebel
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Steckrichtung 2	vertikal

Anschluss 1

Anschlusstyp	Eingang
Steckrichtung	30°
Betätigungsart	Hebel
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 2706
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Abisolierlänge	11 mm / 0.43 inch

Anschluss 2

Anschlusstyp	Ausgang
Steckrichtung 2	vertikal
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	21 mm / 0.81 inch
Höhe	85 mm / 3.35 inch
Tiefe ab Oberkante Tragschiene	62 mm / 2.44 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Montagesockel

Werkstoffdaten

Farbe	grau
Brandlast	0,782MJ
Gewicht	62,6 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-20 ... +50 °C
Relative Feuchte	<= 95 % (ohne Betauung)

Normen und Bestimmungen

Normen/Bestimmungen	cULus 61010-2-201

Kaufmännische Daten

VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	US
GTIN	4055143379397
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-52
eCl@ss 9.0	27-14-11-52
ETIM 9.0	EC002780
ETIM 10.0	EC002780
ECCN	EAR99

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
