Produktbeschreibung

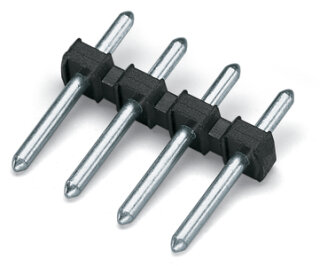

Der THT-Pinstrip 252-904 ist eine 4-polige Stiftleiste mit 90°-Steckrichtung zur Leiterplatte und wird über Durchstecklöcher verlötet. Das Rastermaß von 3,5 mm ermöglicht dichte Anordnung mehrerer Stiftleisten nebeneinander. Die Lötstifte besitzen einen Durchmesser von 1 mm und eine Länge von 3,5 mm, die Bohrlochabmessung liegt bei 1,2 mm mit Toleranz +0,05 mm. Das Isolierwerkstoff Polyamid PA66 ist nach UL 94 in der Brennbarkeitsklasse V0 zertifiziert und gewährleistet Flammwidrigkeit in kritischen Schaltschrankumgebungen. Das Gewicht von 0,4 Gramm pro Stiftleiste ermöglicht wirtschaftliche Montage.
Anwendungsbereiche
Typische Anwendungen sind die Signalverdrahtung zwischen Leiterplatten und externen Steckverbindungen in SPS-Steuerungen, die Sensor-Aktor-Anbindung in Verpackungsmaschinen sowie die Schnittstellen-Bestückung in Frequenzumrichtern und dezentralen Feldgeräten. Ein weiteres Einsatzfeld ist die Verdrahtung von Bedienfeldern und Anzeigeeinheiten, wo mehrere Pinstrips parallel angeordnet werden.
Vorteile gegenüber Alternativen
Im Unterschied zu vertikal angeordneten Stiftleisten bietet die 90°-Ausführung platzsparende Integration auf engen Leiterplatten und einfacher zugängliche Steckverbindungen von oben. WAGO liefert diesen Pinstrip in Kartongebinden zu je 500 Stück, ideal für Großserien und Lagerbestände in Fertigungsabteilungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2000 kg
|
| Artikelgewicht: |
0,0004 kg
|
| Technische Daten: |
Technische Daten
Anschlussdaten
| Anzahl der Ebenen |
1 |
| Polzahl |
4 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Lötstiftlänge |
3,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,05) mm |
Mechanische Daten
| Geeignet |
Rastermaß 3,5 mm / 0.138 inch |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Gewicht |
0,4 g
|
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4044918504249 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-92 |
| eCl@ss 9.0 |
27-14-11-92 |
| ETIM 9.0 |
EC002848 |
| ETIM 10.0 |
EC002848 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
