Produktbeschreibung

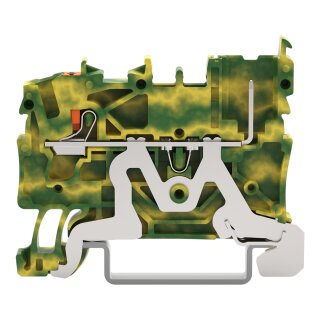

Die 1-Leiter/1-Pin-PE-Basisklemme 2222-1207/999-953 von WAGO ist eine Schutzleiter-Reihenklemme mit werkzeugloser Push-in-Anschlusstechnik. Die grün-gelbe Klemme verfügt über einen Nennquerschnitt von 2,5 mm² und akzeptiert eindrähtige Leiter von 0,25 bis 4 mm² direkt steckbar von 0,75 bis 4 mm². Die Betätigung erfolgt über einen Drücker für sichere Verriegelung. Der Temperaturbereich liegt zwischen ?60 und +105 °C Dauergebrauchstemperatur, die Verarbeitungstemperatur reicht von ?35 bis +85 °C. Das Gehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Die Klemme montiert auf Hutschiene 35 mm und bietet Frontverdrahtung mit seitlicher Beschriftung.
Anwendungsbereiche
Typische Anwendungsfelder sind Steuerungsverteilern in Verpackungsmaschinen, Förderanlagen und Bahntechnik-Steuerungen, wo hochzuverlässige Schutzleiter-Verbindungen erforderlich sind. Ein weiteres Einsatzfeld ist die Schutzleiter-Verdrahtung in dezentralisierten Schaltschränken mit Ex-nA-Anforderungen.
Vorteile gegenüber Alternativen
Im Vergleich zu schraubbaren PE-Klemmen ermöglicht die Push-in-Technologie schnellere Montage ohne Abisolierwerkzeuge und reduziert Fehlverdrahtungen durch die steckbare Reihenklemmenserie. Die variable Vorkonfektionierung mit Steckverbindern spart Montage- und Wartungszeit. Zubehöre wie Beschriftungsschilder und Steck-Verbinderleitungen sind separat erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,8400 kg
|
| Artikelgewicht: |
0,0084 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,64 × 0,52 × 5,11 cm |
Technische Daten
Elektrische Daten
| Verdrahtungsrichtung |
Frontverdrahtung |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
1 |
| Federleistenaufnahmen |
1 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
51,1 mm / 0.212 inch |
| Tiefe ab Oberkante Tragschiene |
36,4 mm / 1.433 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
grün-gelb |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,107MJ |
| Gewicht |
8,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966204155 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000901 |
| ETIM 10.0 |
EC000901 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
