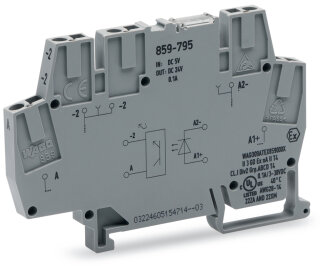

Optokopplermodul 859-795 DC 5 V Eingang 3-30 V Ausgang 2-Leiter

Optokopplermodul 859-795 DC 5 V Eingang 3-30 V Ausgang 2-Leiter

Artikelnummer: WAG-859-795
GTIN: 4055143606462
HAN: 859-795
Inhalt: 10 Stück

Optokopplermodul mit DC 5 V Eingangsnennspannung und DC 3...30 V Ausgangsspannungsbereich. 2-Leiter-CAGE-CLAMP-Anschluss, 0,1 A Grenzdauerstrom, rote.

213,80 €

21,38 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 393,29 €

● Bestellbar, Lieferzeit ca. 5 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Optokopplermodul 859-795 von WAGO ist eine galvanisch trennende Kopplungseinheit für sichere Signalübertragung zwischen Steuer- und Lastkreisen. Das Modul arbeitet mit einer Eingangsnennspannung von DC 5 V und einem Eingangsnennstrom von 17 mA. Der Ausgangsspannungsbereich liegt zwischen DC 3 und 30 V bei einem Grenzdauerstrom von 0,1 A und einem maximalen Spannungsfall von 1 V. Die Eingangsspannungspegel werden erfasst: 0-Pegel von DC 0...0,8 V und 1-Pegel von DC 2...6,25 V. Der Leckstrom bei Nennspannung beträgt maximal 25 µA. Die Anschlüsse erfolgen über CAGE-CLAMP-Technik für Leiterquerschnitte von 0,08...2,5 mm². Die rote LED-Statusanzeige signalisiert den Schaltungszustand optisch. Die verstärkte Isolierung zwischen Steuer- und Lastkreis (sichere Trennung) erreicht eine Spannungsfestigkeit von 2,5 kVeff (AC, 1 min) und erfüllt die Überspannungskategorie II mit Bemessungsspannung 300 V.

Anwendungsbereiche

Typische Einsatzfelder sind die galvanische Trennung von SPS-Eingängen bei Datenerfassung von potentialfreien Sensoren sowie die Entkopplung von Steuersignalen in Schaltschränken für Förderanlagen und Verpackungsmaschinen. Das Modul arbeitet in einem Umgebungstemperaturbereich von -40...+70 °C und einer Verarbeitungstemperatur von -25...+50 °C. Die Signalfrequenz beträgt bis 10 kHz, was auch schnellere Schaltprozesse erlaubt. Mit seiner 6 mm Baubreite passt das Optokopplermodul eng in Reihenklemmen-Schienen und benötigt minimalen Schaltschrankplatz.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1820 kg
Artikelgewicht:	0,0182 kg
Abmessungen ( Länge × Breite × Höhe ):	5,60 × 0,60 × 9,10 cm

Technische Daten

Eingangsnennspannung UN	DC 5 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 0,8 V
Eingangsspannungsbereich (1-Pegel)	DC 2 ... 6,25 V
Eingangsnennstrom bei UN	17 mA
Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	0,1 A
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 3 ... 30 V
Spannungsfall	<= DC 1 V
Leckstrom bei Nennspannung	<= 25 µA
Einschaltzeit	<= 10 µs
Ausschaltzeit	<= 50 µs
Schaltfrequenz	<= 10 kHz
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 5 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 0,8 V
Eingangsspannungsbereich (1-Pegel)	DC 2 ... 6,25 V
Eingangsnennstrom bei UN	17 mA

Lastkreis

Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	0,1 A
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 3 ... 30 V
Spannungsfall	<= DC 1 V
Leckstrom bei Nennspannung	<= 25 µA
Einschaltzeit	<= 10 µs
Ausschaltzeit	<= 50 µs
Schaltfrequenz	<= 10 kHz

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Bemessungsspannung	300 V
Überspannungskategorie	II
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	2,5 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (benachbarte Geräte)	verstärkte Isolierung (sichere Trennung)
Art der Isolierung (zwischen benachbarten Geräten gleichen Typs)	Verstärkte Isolierung (sichere Trennung)
Art der Isolierung (zu benachbarten Geräten unterschiedlichen Typs)	Basisisolierung
Schutzart	IP20; Im angereihten Zustand oder bei Verwendung der Abschlussplatte 859-525

Anschlussdaten

Anschlusstechnik	CAGE CLAMP®
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	91 mm / 3.583 inch
Tiefe ab Oberkante Tragschiene	56 mm / 2.205 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Farbe	grau
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Isolierstoffgruppe	I
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,313MJ
Gewicht	18,2 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)
Relative Feuchte	5 ... 95 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201EN 61000-6-3EN 61000-6-4EN 50121-3-2EN 61373UL 508

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	10 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143606462
Zolltarifnummer	85365005000

Produktklassifikation

UNSPSC	39121524
eCl@ss 10.0	27-26-15-03
eCl@ss 9.0	27-26-15-03
ETIM 9.0	EC001504
ETIM 10.0	EC001504
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	904d968e-97bd-40c6-9217-6816dc0a06fc
SCIP notification number (Belgium)	f224f726-d3de-43d1-8751-0262fe1f1da8
SCIP notification number (Bulgaria)	245eebd3-2d2c-44b9-8497-b649c2f257b0
SCIP notification number (Czech Republic)	7229742d-30af-45f8-8ff2-81e36f7ef016
SCIP notification number (Denmark)	1e849c3d-9e3a-4aa8-98de-86a109fef4c9
SCIP notification number (Finland)	c39a539e-762b-4582-b6df-daa32cc18d6e
SCIP notification number (France)	9a650c43-036a-48f1-92a9-80a3b36459c2
SCIP notification number (Germany)	b4d46a2a-331b-46fb-aa14-4846babf272b
SCIP notification number (Hungary)	5427c49a-d945-4040-8246-379666f8d6fa
SCIP notification number (Italy)	ac868591-758e-4caf-b717-d329a5537e42
SCIP notification number (Netherlands)	6c0d1e19-a6b9-4c72-9b57-b9b13dc72966
SCIP notification number (Poland)	5a2fc672-97ab-4edb-ae1f-896a18aae16a
SCIP notification number (Romania)	322ef2c9-0eea-4142-8157-274cb493ed95
SCIP notification number (Sweden)	8988cf29-708d-4e6e-ba22-c0d21927bc4c
