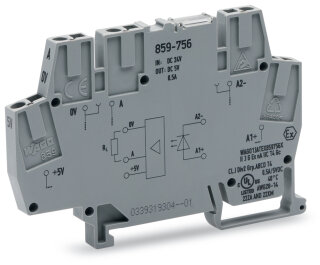

Optokopplermodul 859-756 DC 24 V 0,5 A 3-Leiter grau

Optokopplermodul 859-756 DC 24 V 0,5 A 3-Leiter grau

Artikelnummer: WAG-859-756
GTIN: 4055143605489
HAN: 859-756
Inhalt: 1 Stück

Optokopplermodul mit DC 24 V Eingangsspannung und DC 4...6,25 V Ausgang. 3-Leiter-Anschluss plusschaltend, 0,5 A Grenzdauerstrom, CAGE CLAMP®-Klemmen.

27,91 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 43,14 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Optokopplermodul 859-756 von WAGO ist ein galvanisch isolierter Optokoppler für die digitale Signalverarbeitung in Automatisierungsanlagen. Mit einer Eingangsnennspannung von DC 24 V und einem Ausgangsspannungsbereich von DC 4 bis 6,25 V bietet das Modul sichere Pegelkonvertierung zwischen unterschiedlichen Spannungsdomänen. Der Grenzdauerstrom beträgt 0,5 A, die Anschlussleiter werden mittels CAGE CLAMP®-Technik ohne Werkzeug aufgesteckt und sind für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt. Das Eingangssignal wird im Bereich 0 bis 5 V (Low) und 18 bis 30 V (High) erkannt und mit einer roten LED optisch angezeigt.

Anwendungsbereiche

Typische Anwendungen sind die Entkopplung von SPS-Eingangsbeschaltungen gegenüber hochfrequenten oder induktiven Störquellen sowie die galvanische Trennung von Steuersignalen in dezentralen Feldgeräten und Messwertgebern. In Schaltschränken wird das Modul mit 6 mm Baubreite auf Hutschienen montiert und integriert sich direkt in Steuerungsverteilern für Pumpensteuerungen, Ventilbeschaltungen und Sensorauswertungen. Der Betriebstemperaturbereich von -25 bis +40 °C ermöglicht den Einsatz in Maschinen und Anlagen mit moderaten Umgebungsbedingungen, während die Basisisolierung zwischen Steuer- und Lastkreis (2,5 kVeff) auch für Anwendungen mit höheren Anforderungen ausreicht. Das Modul erfüllt die Spannungsfestigkeit und Verschmutzungsklasse für Schaltschrank-Umgebungen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0188 kg
Artikelgewicht:	0,0188 kg
Abmessungen ( Länge × Breite × Höhe ):	5,60 × 0,60 × 9,10 cm

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 5 V
Eingangsspannungsbereich (1-Pegel)	DC 18 ... 30 V
Eingangsnennstrom bei UN	11 mA
Schaltungstyp	3-Leiter-Anschlussplusschaltend
Grenzdauerstrom	0,5 A
Ausgangsnennspannung	DC 5 V
Ausgangsspannungsbereich	DC 4 ... 6,25 V
Spannungsfall	<= DC 1,2 V
Leckstrom bei Nennspannung	<= 10 µA
Ausgangsruhestrom (ohne Last) max.	4,5 mA
Einschaltzeit	<= 15 µs
Ausschaltzeit	<= 30 µs
Schaltfrequenz	<= 10 kHz
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 5 V
Eingangsspannungsbereich (1-Pegel)	DC 18 ... 30 V
Eingangsnennstrom bei UN	11 mA

Lastkreis

Schaltungstyp	3-Leiter-Anschlussplusschaltend
Grenzdauerstrom	0,5 A
Ausgangsnennspannung	DC 5 V
Ausgangsspannungsbereich	DC 4 ... 6,25 V
Spannungsfall	<= DC 1,2 V
Leckstrom bei Nennspannung	<= 10 µA
Ausgangsruhestrom (ohne Last) max.	4,5 mA
Einschaltzeit	<= 15 µs
Ausschaltzeit	<= 30 µs
Schaltfrequenz	<= 10 kHz

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Bemessungsspannung	300 V
Überspannungskategorie	II
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	2,5 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (benachbarte Geräte)	verstärkte Isolierung (sichere Trennung)
Art der Isolierung (zwischen benachbarten Geräten gleichen Typs)	Verstärkte Isolierung (sichere Trennung)
Art der Isolierung (zu benachbarten Geräten unterschiedlichen Typs)	Basisisolierung
Schutzart	IP20; Im angereihten Zustand oder bei Verwendung der Abschlussplatte 859-525

Anschlussdaten

Anschlusstechnik	CAGE CLAMP®
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	91 mm / 3.583 inch
Tiefe ab Oberkante Tragschiene	56 mm / 2.205 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Farbe	grau
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Isolierstoffgruppe	I
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,313MJ
Gewicht	18,8 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-25 ... +40 °C
Umgebungstemperatur UL (Betrieb bei UN)	-25 ... +40 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)
Relative Feuchte	5 ... 95 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201EN 61000-6-2EN 61000-6-3EN 61373UL 508

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143605489
Zolltarifnummer	85365005000

Produktklassifikation

UNSPSC	39121521
eCl@ss 10.0	27-26-15-03
eCl@ss 9.0	27-26-15-03
ETIM 9.0	EC001504
ETIM 10.0	EC001504
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	1303-86-21317-36-87439-92-175980-60-879-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolDiboron trioxideLeadLead monoxidePhosphine oxide, diphenyl(2,4,6-trimethylbenzoyl)-
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	7(a)7(c)-I
SCIP notification number (Austria)	572f2da1-0f9b-4b4f-bc34-e7ad5ccfc750
SCIP notification number (Belgium)	ccff11c5-8e4d-4199-8b7e-f2d74107265b
SCIP notification number (Bulgaria)	b5a4cd68-4027-4ec9-a0f0-a9aef5f71fa3
SCIP notification number (Czech Republic)	809f0483-d08d-46e7-b56c-73126d2c2303
SCIP notification number (Denmark)	c28ff0d9-a509-4edf-b1e0-fcddc1605738
SCIP notification number (Finland)	1f54fb6b-cee0-4862-bef5-8333a0526169
SCIP notification number (France)	cd628484-1553-4350-82f1-1c3290c09231
SCIP notification number (Germany)	f78cef72-cb9d-4f2e-b65c-9f74fb4a0bfa
SCIP notification number (Hungary)	40f8bfd9-bcc6-457a-a88d-9963966985cc
SCIP notification number (Italy)	6c8b3563-fabb-442e-a9fe-9426edcd1727
SCIP notification number (Netherlands)	f3f5d8f2-41d0-439c-86d6-14453c972dbc
SCIP notification number (Poland)	4213acbd-72d3-41a8-be9e-4e602bed0f3a
SCIP notification number (Romania)	ebf0b57c-0cff-4973-9d74-d91d3810ea9c
SCIP notification number (Sweden)	1b1a0a29-76d9-4e4a-ba70-4f456d564073
