Produktbeschreibung

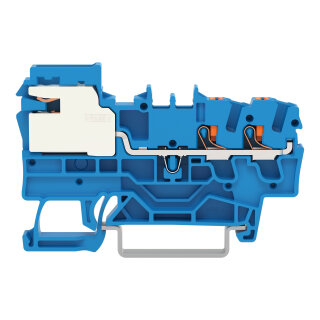

Die 2-Leiter-N-Trennklemme 2202-7214 von WAGO ist eine Neutralleiter-Reihenklemme mit Push-in CAGE CLAMP Anschlusstechnik für den Einsatz in Schaltschränken und Verteilern. Die Klemme verfügt über einen Nennquerschnitt von 2,5 mm², einen Bemessungsstrom von 31 A und ist für Leiterquerschnitte von 0,25 bis 4 mm² ausgelegt. Die Verlustleistung pro Pol beträgt 1,362 W, der Anschluss erfolgt frontseitig mit druckbetätigter Klemmbetätigung. Das Gehäuse aus Polyamid PA66 hat eine Brennbarkeitsklasse V0 und wird auf einer Hutschiene 35 mm montiert, die Abmessungen betragen 5,2 mm Breite und 67,3 mm Höhe. Die Push-in CAGE CLAMP Technologie ermöglicht das werkzeuglose direkte Einstecken von starren und feindrähtig isolierten Leitern mit Aderendhülse ohne zusätzliche Klemmschrauben.
Anwendungsbereiche
Typische Anwendungen sind die Neutralleiter-Verdrahtung in Niederspannungsverteilern und die Neutralleiter-Abtrennung in Steuerungsschaltschränken, wo schnelle und sichere Anschlüsse ohne Werkzeug erforderlich sind. Eine weitere Einsatzmöglichkeit liegt in der modularen Schaltschrankbestückung mit mehreren N-Trennklemmen nebeneinander. Die Arbeitstemperaturbereiche von -35 bis +85 °C für die Verarbeitung und -60 bis +105 °C für den Dauergebrauch decken typische Schaltschrank-Einsatzszenarien ab.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen Schraubklemmen ermöglicht die Push-in-Technik schnelleres Bestücken und reduziert Anschlussfehlquoten in der Fertigung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5050 kg
|
| Artikelgewicht: |
0,0101 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,81 × 0,52 × 6,73 cm |
Technische Daten
Elektrische Daten
| Verlustleistung, pro Pol (Potential) |
1,362 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
31 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
1,362 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
31 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 4 mm² / 17 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 4 mm² / 17 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
67,3 mm / 2.65 inch |
| Tiefe ab Oberkante Tragschiene |
38,1 mm / 1.5 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
blau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,147MJ |
| Gewicht |
10,1 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966463323 |
| Zolltarifnummer |
85365080000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC001257 |
| ETIM 10.0 |
EC001257 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
