Produktbeschreibung

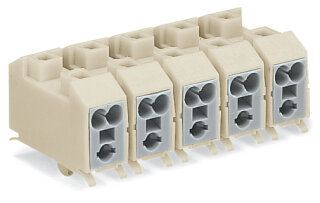

Die Netzanschlussklemme WAGO 272-134/201-000 ist eine 4-polige Steckklemme für werkzeuglose Leiteranschlüsse nach PUSH WIRE®-Technologie. Die Klemme verfügt über Rastfüße und ist in Weiß (Polyamid PA66, Brennbarkeitsklasse V0) ausgeführt. Sie besitzt 16 Klemmstellen und akzeptiert Leiterabisolierlängen von 8 bis 9 mm, wodurch eine reibungslose Installation gewährleistet wird. Die Abmessungen betragen 38,5 × 19,5 × 24,5 mm. Das System nutzt die Knicksteifigkeit des Leiters, um die Federkraft zu überwinden und die Klemmkraft gezielt aufzubringen — ein signifikanter Vorteil gegenüber manuellen Drückerklemmen, die zusätzliche Bediengriffe erfordern.
Anwendungsbereiche
Typische Einsatzfelder sind die Netzanschlussverbindung an dezentralen Geräten, die Verdrahtung von Steuerstromkreisen in Schaltschränken sowie die Schnellmontage in Leuchten und Geräteverbindern. Die Klemme ist RoHS-konform und wird in Beuteln zu je 500 Stück (Verpackungseinheit) geliefert.
Vorteile gegenüber Alternativen
Im Unterschied zu älteren Drückerklemmen entfällt die mechanische Bedienung, was Montagezeit spart und Fehler durch unzureichende Klemmkraft reduziert. Die Rastfüße ermöglichen sichere Montage auf standardisierten Tragschienen und Leiterplatten.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
6,8500 kg
|
| Artikelgewicht: |
0,0137 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,45 × 3,85 × 1,95 cm |
| Technische Daten: |
Technische Daten
Anschlussdaten
| Klemmstellen |
16 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
Geometrische Daten
| Breite |
38,5 mm / 1.516 inch |
| Höhe |
19,5 mm / 0.767 inch |
| Tiefe |
24,5 mm / 0.965 inch |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,198MJ |
| Gewicht |
13,7 g
|
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4044918430074 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-04 |
| eCl@ss 9.0 |
27-14-11-04 |
| ETIM 9.0 |
EC000446 |
| ETIM 10.0 |
EC000446 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Anschlussdaten
| Klemmstellen |
16 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
Geometrische Daten
| Breite |
38,5 mm / 1.516 inch |
| Höhe |
19,5 mm / 0.767 inch |
| Tiefe |
24,5 mm / 0.965 inch |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,198MJ |
| Gewicht |
13,7 g
|
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4044918430074 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-04 |
| eCl@ss 9.0 |
27-14-11-04 |
| ETIM 9.0 |
EC000446 |
| ETIM 10.0 |
EC000446 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
Es gibt noch keine Bewertungen.
