Produktbeschreibung

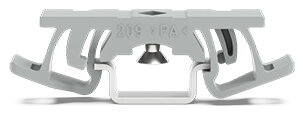

Der Montagefuß mit Schraube 209-1116 ist ein Befestigungszubehör für Reihenklemmen an Hutschienen vom Typ 15. Das Kunststoffteil aus Polyamid PA66 wird angeschraubt und dient als Abstützelement zwischen Klemmen und Schienenprofil. Die Breite beträgt 6,5 mm, die Gesamthöhe 35,1 mm und die Tiefe ab Oberkante Tragschiene 5,6 mm. Das Gewicht liegt bei 1,4 g pro Stück. Der Montagefuß erfüllt die Brennbarkeitsklasse UL 94 V0 und besteht aus dem Isolierwerkstoff Polyamid PA66 der Isolierstoffgruppe I. Die grau gefärbte Ausführung passt sich optisch an Standard-Schaltschrankkomponenten an.
Anwendungsbereiche
Typische Anwendungsfelder sind die Stabilisierung von mehrpoligen Leiterplattenklemmen in engen Schaltschränken sowie die Abstützung kompakter Klemmenreihen in Steuerverteilern und Automatisierungselementen. Der Montagefuß wird besonders bei Kombiklemmen und Spannungsversorgungsklemmen mit Befestigungsflansch eingesetzt, um Längsspannungen in der Verdrahtung zu reduzieren.
Vorteile gegenüber Alternativen
Im Vergleich zu freischwebender Montage bietet die Schraub-Abstützung eine feste Positionierung und verhindert Vibrationsbeschädigungen in mobilen oder vibrationsbelasteten Anwendungen wie Förderanlagen oder Fahrzeugschaltschränken. Die Kalibrierung auf Hutschiene 15 (9 mm Höhe, 45 mm Tiefe) gewährleistet die Kompatibilität mit gängigen Reihenklemmen-Systemen von WAGO und anderen Herstellern.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0070 kg
|
| Artikelgewicht: |
0,0014 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,02 × 0,65 × 3,51 cm |
| Technische Daten: |
Technische Daten
Technische Daten
| Montageart |
Tragschiene 15 |
Geometrische Daten
| Breite |
6,5 mm / 0.256 inch |
| Höhe |
35,1 mm / 1.382 inch |
| Tiefe |
10,2 mm / 0.402 inch |
| Tiefe ab Oberkante Tragschiene |
5,6 mm / 0.220 inch |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,021MJ |
| Gewicht |
1,4 g
|
Kaufmännische Daten
| VPE (UVPE) |
25 (5) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4066966166507 |
| Zolltarifnummer |
39269097900 |
Produktklassifikation
| UNSPSC |
39121702 |
| ETIM 9.0 |
EC002848 |
| ETIM 10.0 |
EC002848 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
