Produktbeschreibung

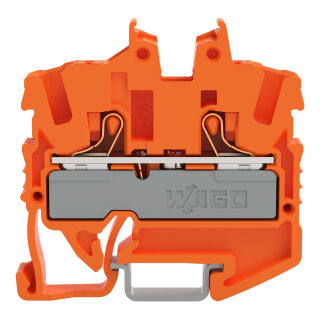

Die 2-Leiter-Mini-Durchgangsklemme 2252-1202 ist eine Reihenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung für kompakte Schaltschrankanwendungen. Sie verbindet zwei Potentiale in einer Ebene mit einer Klemmbreite von nur 5,2 mm und einer Höhe von 36,5 mm. Der Nennquerschnitt beträgt 2,5 mm², anschließbar sind eindrähtiger Leiter von 0,25 bis 4 mm² sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug direkt steckbar von 1 bis 4 mm². Die Bemessungsspannung liegt bei 550 V (Ex e II), der Bemessungsstrom bei 22 A oder 20 A bei Brückernutzung. Die zulässige Dauergebrauchstemperatur reicht von minus 60 bis plus 105 Grad Celsius, die Verarbeitungstemperatur von minus 35 bis plus 85 Grad Celsius. Die Klemme ist werkzeuglos zu bedienen: starre und feindrähtige Leiter werden direkt in die Klemmstelle gesteckt, keine Abisolierwerkzeuge erforderlich.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerkreisen in Schaltschränken, die Sensoranbindung in beengten Platzverhältnissen sowie die Verschaltung in Verpackungsmaschinen und Automatisierungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen Schraubklemmen ermöglicht die Push-in-Technologie schnellere Verdrahtung ohne Drehmomentprobleme und reduziert Verschleißerscheinungen an Leiteradern. Die Klemme ist für Ex-Anwendungen der Kategorie Ex eb IIC Gb zugelassen (ATEX PTB 20 ATEX 1013 U, IECEx PTB 20.0029U). Eine Prüföffnung ermöglicht die Kontrolle der korrekten Bestückung. Seitliche und mittige Beschriftungsmöglichkeiten unterstützen die Dokumentation im Schaltplan.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4200 kg
|
| Artikelgewicht: |
0,0042 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,08 × 0,52 × 3,65 cm |
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 20 ATEX 1013 U / IECEx: PTB 20.0029U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
22 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 20 ATEX 1013 U / IECEx: PTB 20.0029U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
22 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
36,5 mm / 1.437 inch |
| Tiefe ab Oberkante Tragschiene |
30,8 mm / 1.213 inch |
Mechanische Daten
| Montageart |
Tragschiene 15 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,08MJ |
| Gewicht |
4,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
IN |
| GTIN |
4066966310764 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
